Основная задача нагрузочного блока (другое название: "разрядное устройство)" - это тестирование различных источников электропитания: аккумуляторов, батарей, блоков питания, преобразователей напряжения, регуляторов и стабилизаторов напряжения, солнечных батарей и других подобных устройств. Нагрузочный блок является, по сути, электронной нагрузкой. Для проведения тестирования блок подключают к проверяемому источнику электропитания и запускают один или несколько тестов. Во время проведения теста, электронная нагрузка непрерывно измеряет напряжение, ток и рассчитывает емкость.

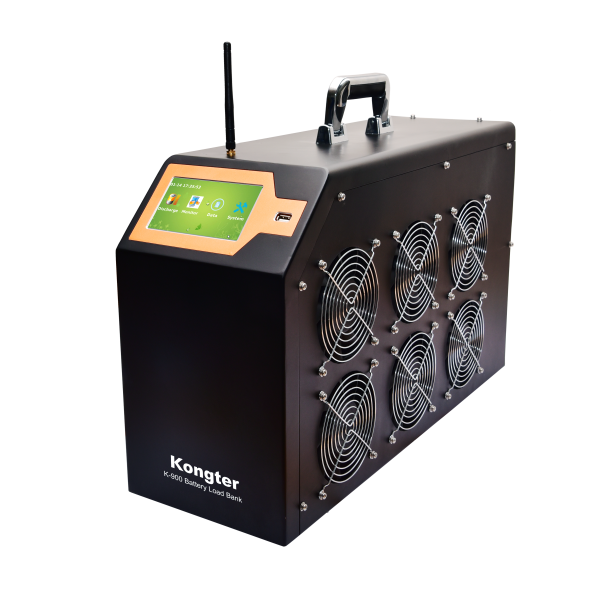

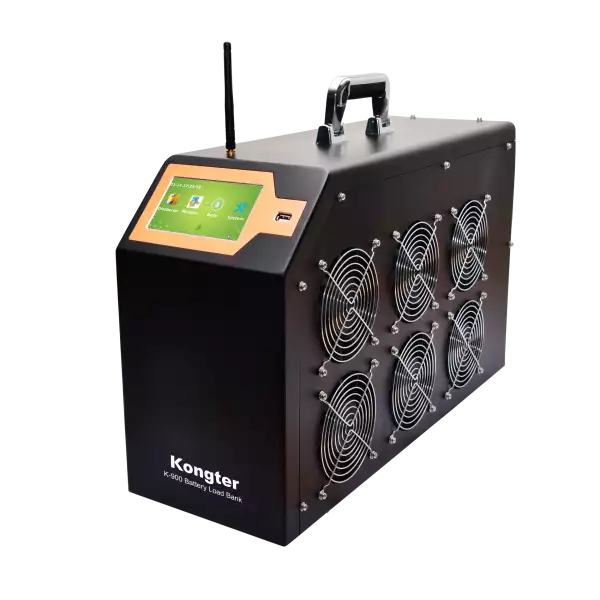

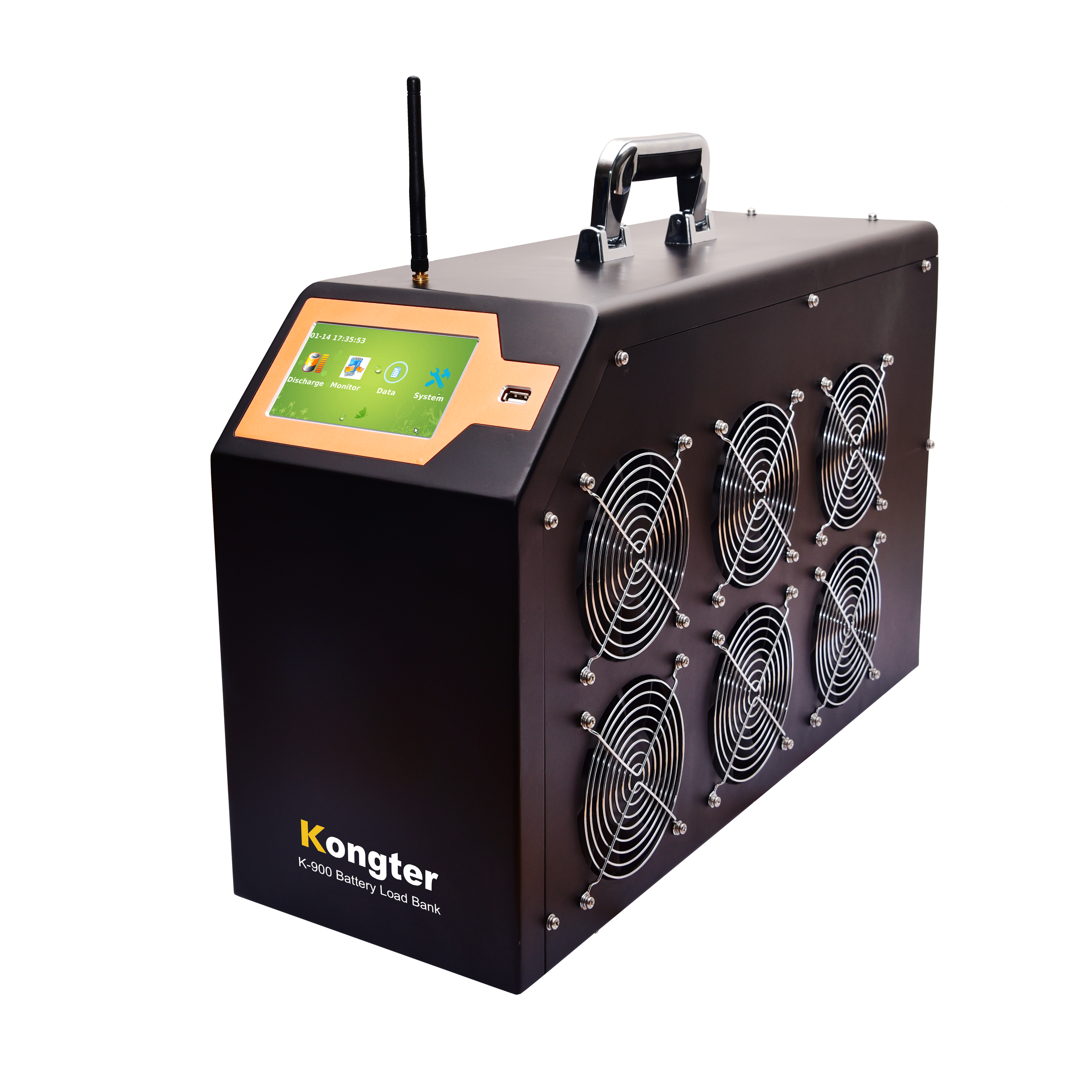

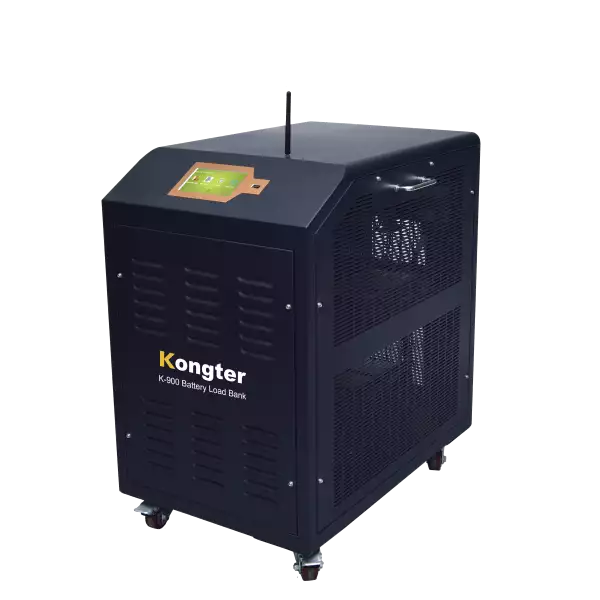

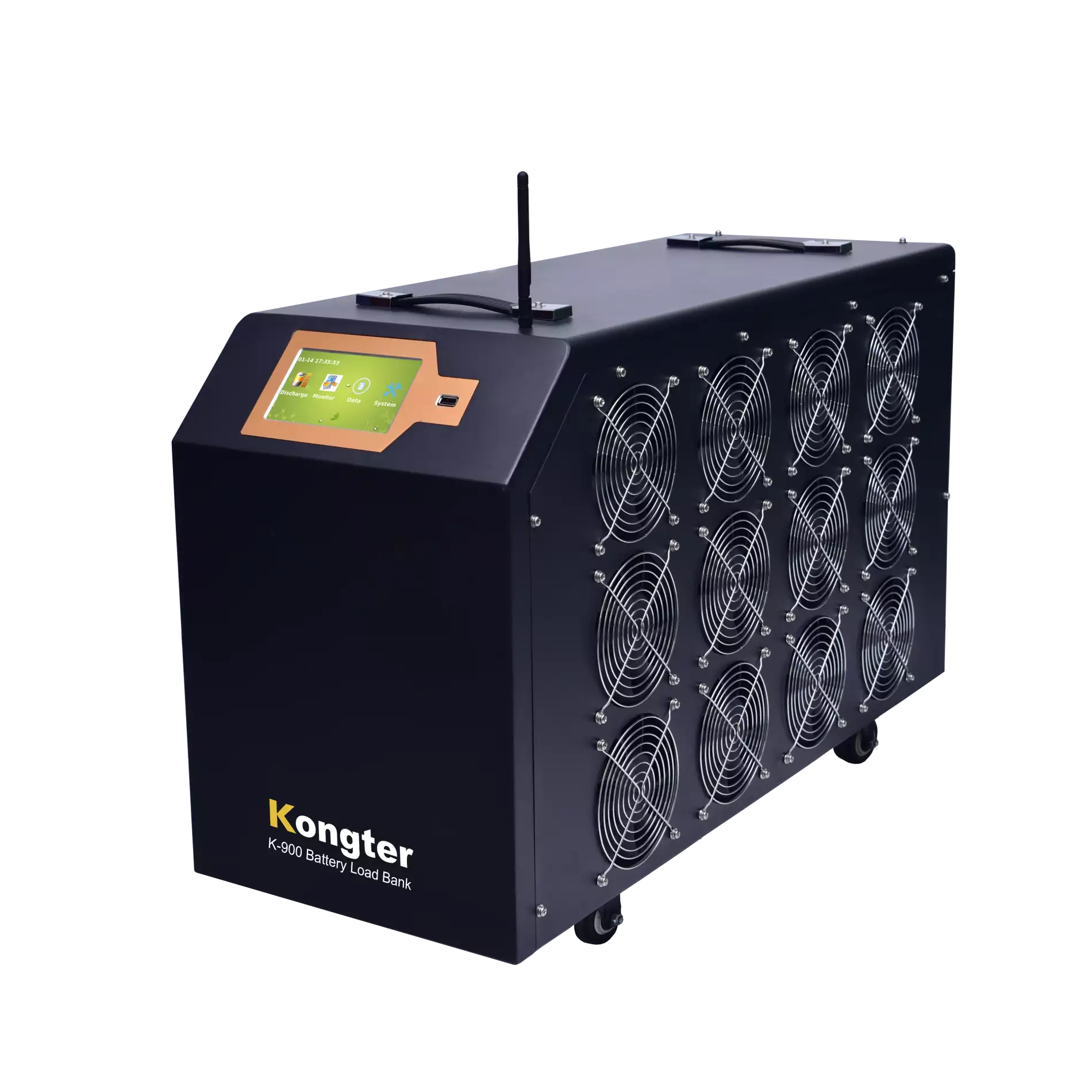

Kongter K-900 - это обновленный блок нагрузки постоянного тока от компании Kongter, которая предлагает различные модели для работы в широком диапазоне номинальных напряжений от 12 В до 480 В и с током до 750 А. Блоки K-900 предназначены для использования в различных отраслях, включая телекоммуникационную, а также электроснабжение, центры обработки данных, вилочные погрузчики и др. Приобретаемый опционально регистратор данных элементов аккумуляторной батареи (Cell Data Logger - CDL) позволяет контролировать значение разряда КАЖДОГО элемента на дисплее блока нагрузки, а так же на экране ПК с помощью специализированного бесплатного программного обеспечения Kongter для просмотра и анализа данных.
Зачем нужны нагрузочные блоки и как диагностируются АКБ читайте в этой статье
Как выбрать нагрузочный блок? Читайте рекомендации тут
Ключевые преимущества
- Размеры устройства от 200×275×420 мм
- Масса блока от 11 кг
- Одновременно: разряд всей цепи и поэлементный контроль (функция CDL)
- Беспроводная передача данных от каждого аккумулятора (функция CDL)
- Множество режимов работы: стандартный разряд, вспомогательный разряд, параллельная нагрузка (соединение до 5-ти блоков в параллель), внешняя нагрузка (обеспечивается совместимость с разрядными устройствами сторонних производителей), режим мониторинга заряда аккумуляторных батарей.
- ЕДИНОЕ для всех приборов компании Kongter бесплатное программное обеспечение "Battery Data Management Software" для анализа данных и создания отчетов.
- Госреестр СИ РФ* (внесение до конца 2024 года)
Особенности
- Сенсорный экран для простой и удобной настройки данных и управления.
- Русскоязычный интерфейс прибора
- Гибкая настройка условий автоматического останова разряда: время разряда, емкость, напряжение цепи и напряжение элемента
- Регистратор данных элементов аккумуляторной батареи CDL позволяет проводить мониторинг с ПК в режиме реального времени во время измерения.
- Если предыдущая разрядка была остановлена аварийно, доступно ее продолжение.
- Данные разряда аккумулятора можно регулировать прямо во время процесса.
- Параллельное соединение до пяти устройств для повышения разрядного тока.
- Режим вспомогательного разряда для добавления нагрузки даже к разрядным устройствам других производителей.
- Позволяет контролировать измерение других блоков нагрузки или зарядных устройств.
- Точное измерение данных и наглядное представление информации как на блоке, так и на ПК
- Бесплатное программное обеспечение "Battery Data Management Software" для анализа данных и создания отчетов.
- Автоматическая защита от перегревания и перегрузки.

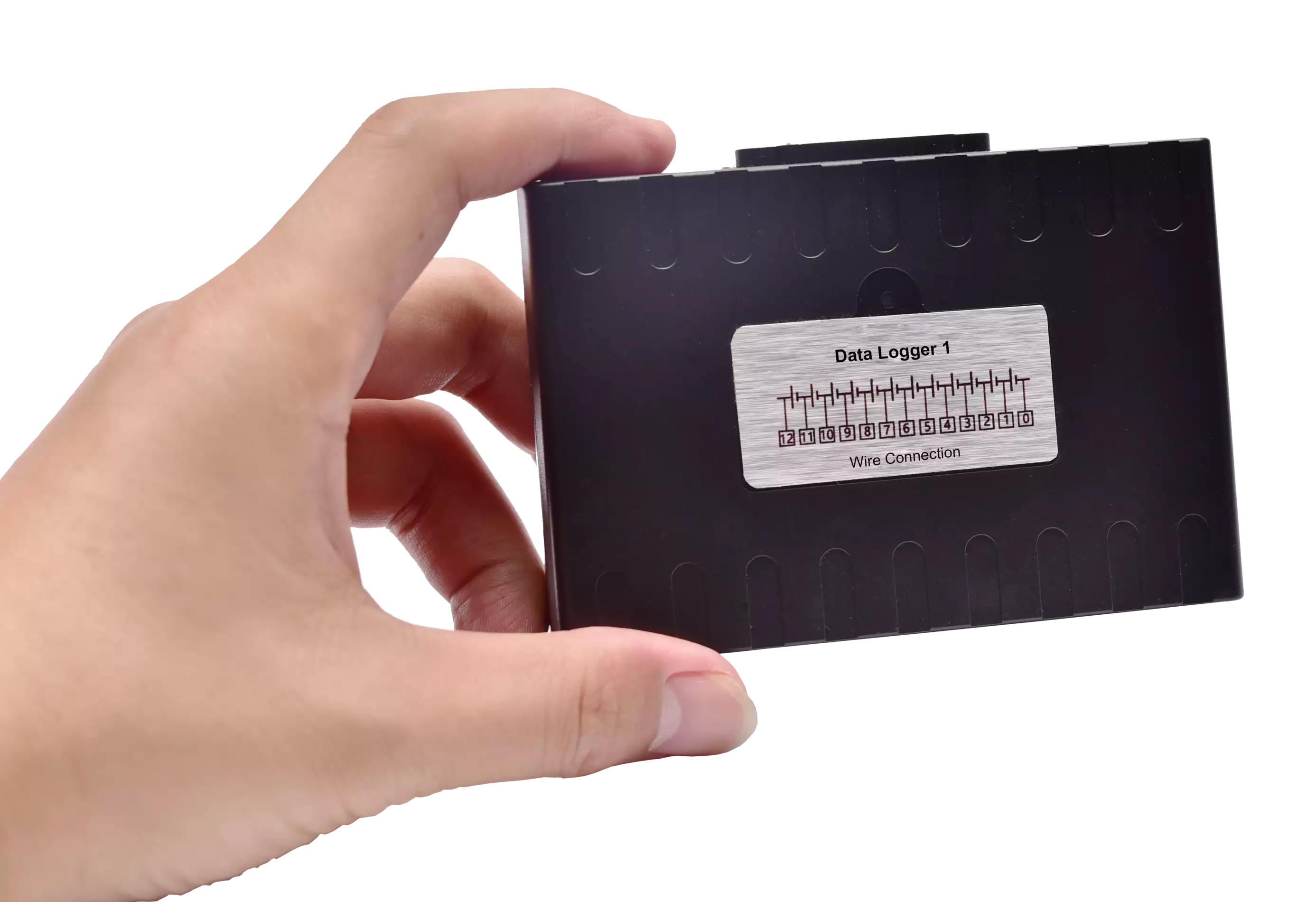

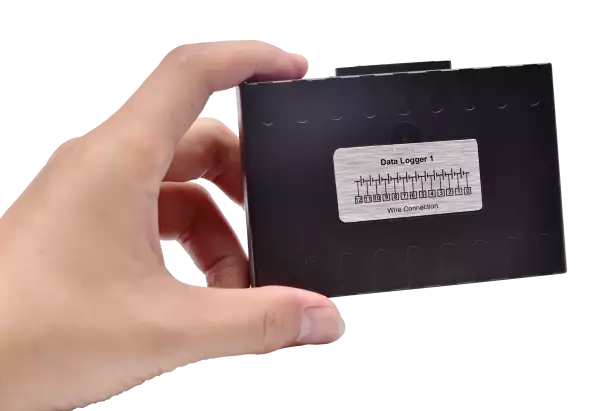

Регистратор данных элементов аккумуляторной батареи (Cell Data Logger - CDL)
Это опциональное устройстов, которое сильно расширяет возможности блоков нагрузки K-900.

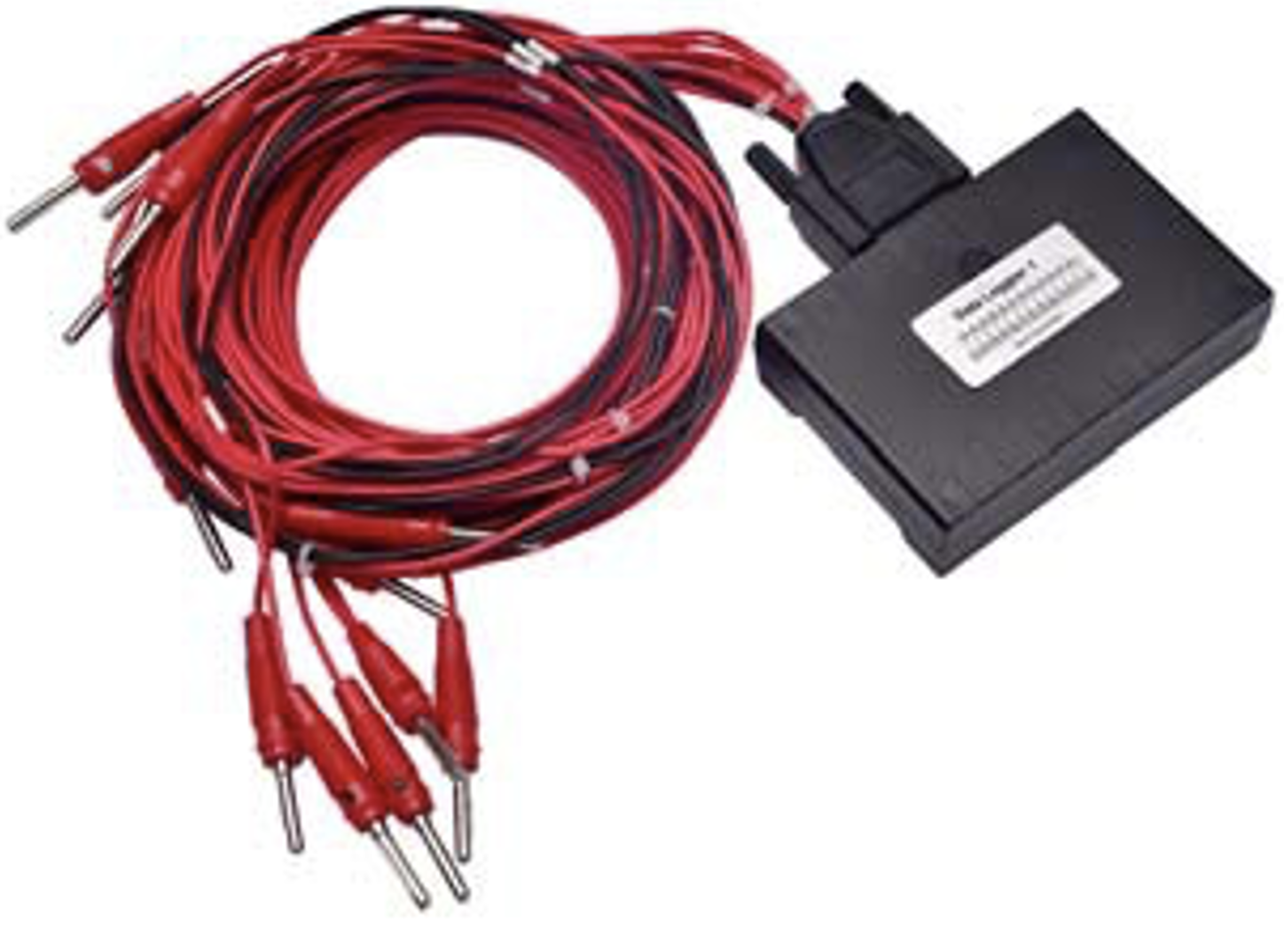

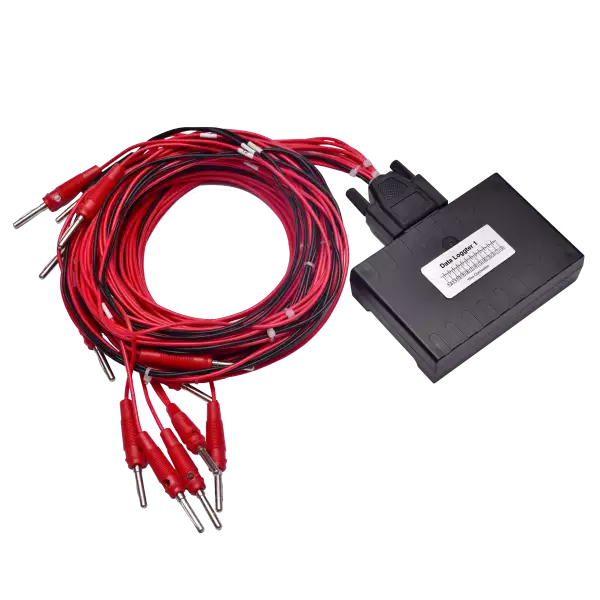

Каждое устройство CDL способно регистрировать напряжение до 12 элементов аккумуляторной батареи любого типа (1,2 В, 2 В, 6 В и 12 В). Имеет беспроводную связь с основным блоком К-900 и персональным компьютером. Для охвата аккумуляторных батарей большего объема можно легко увеличить количество устройств CDL.
*Для мониторинга напряжения, температуры и тока АКБ регистратор CDL может работать совместно с регистраторомданных батареи аккумуляторов (String Data Logger - SDL) даже без блока нагрузки K-900.

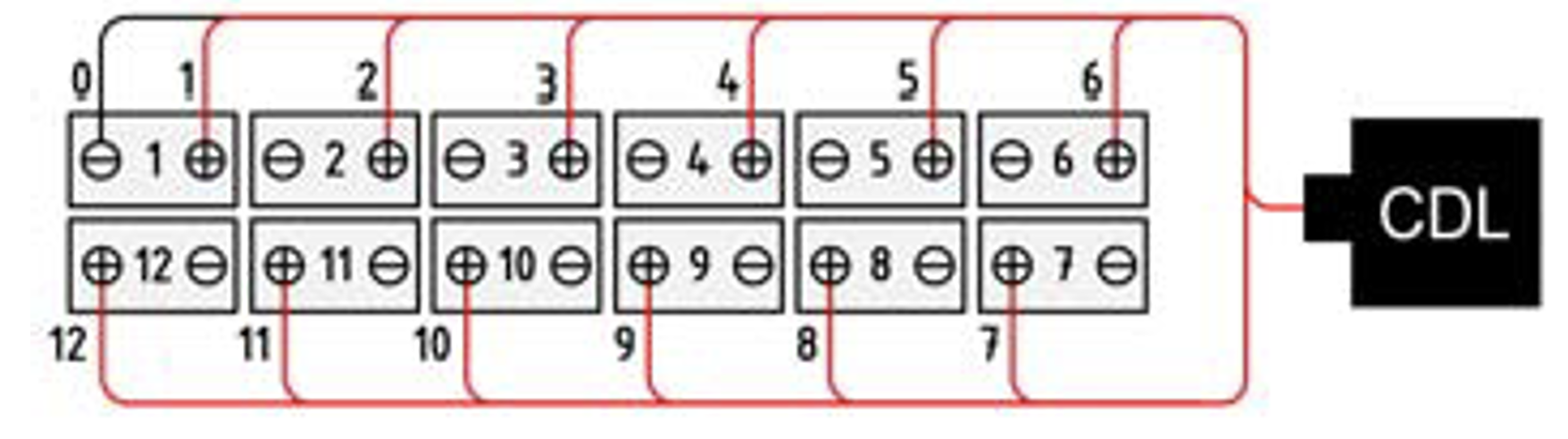

К одному регистратору CDL подключается до 12 элементов аккумулятора напряжением 1,2 В, 2 В, 6 В или 12 В.
Эта особенность позволяет сократить общее количество регистраторов CDL в сравнении с кол-вом датчиков поэлементного контроля других производителей.
Разные батареи аккумуляторов потребуют использования разного количества регистраторов CDL. По умолчанию, кол-во регистраторов CDL рассчитвается по формуле: Uном. блока/24.

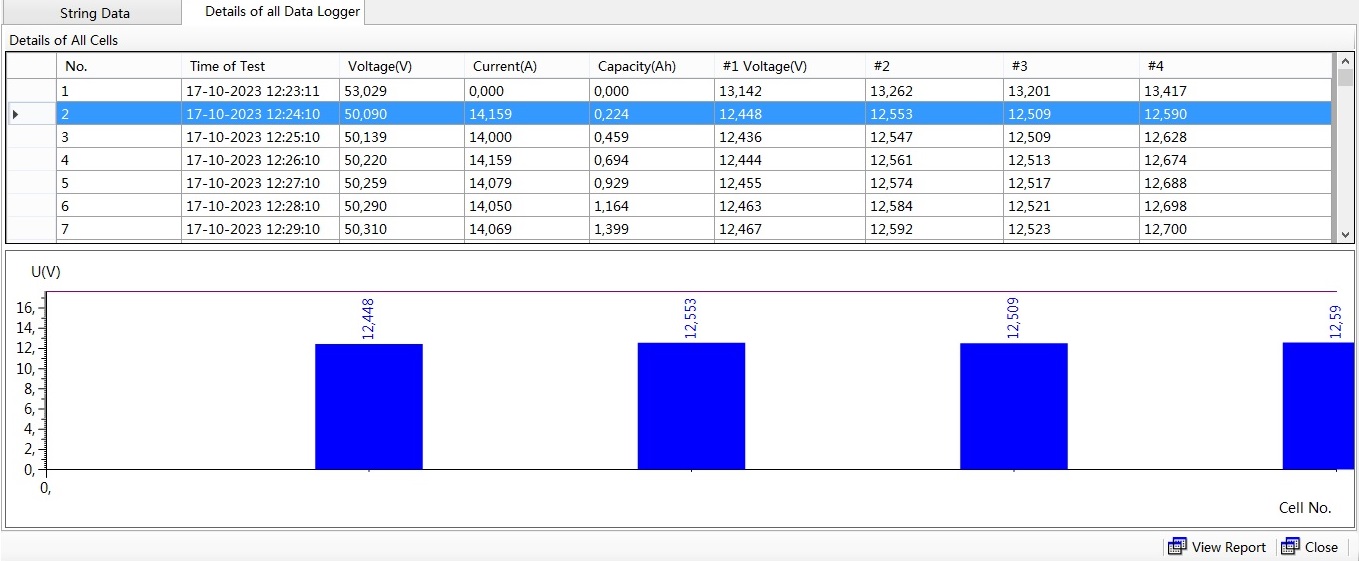

Программное обеспечение Kongter для персонального компьютера
Все стандартные блоки нагрузки К-900 поставляются с программным обеспечением. Оно позволяет осуществлять мониторинг данных процесса разряда в режиме реального времени, анализировать данные измерений и легко распечатывать полный отчет.
ВАЖНО: Один и тот же комплект ПО для ПК совместим со всей серией оборудования Kongter: нагрузочные блоки, портативные тестеры АКБ (кроме BT-3915), система мониторинга, зарядные устройства.
Комплектация
Стандартные компоненты:
- Блок нагрузки
- Программное обеспечение для просмотра данных
- Кейс для переноски (для моделей малого и среднего размера)
- Набор нагрузочных кабелей длиной 3 метра
- Провода для измерения напряжения длиной 3 метра
- Кабель заземления
- Кабель питания переменного тока
- USB-накопитель
- Антенна
Дополнительно:
- Комплект регистратора CDL
- Токовые клещи
✅ Скачать брошюру (pdf)
✅ Скачать руководство по эксплуатации (pdf)
Комплектация:
|
Блок нагрузки аккумуляторных батарей K-900 с транспортировочным кейсом 1)
|
Антенна (для основного блока)
|
Регистратор данных элементов аккумуляторной батареи CDL2) (опция)
|
|
Последовательный кабель CDL (дополнительно с устройством CDL)
|
Зажим для кабеля CDL (дополнительно с устройством CDL)
|
Кабель питания
|
|
USB-накопитель
|
Красный кабель нагрузки, 3м
|
Черный кабель нагрузки, 3 м
|
|
Провод для измерения напряжения с двумя зажимами, 3 м
|
Руководство пользователя
|
Токоизмерительные клещи (опция)
|
1)Поставляется для блоков типоразмеров XS, S, M, L.
2)Поставляется по заказу (количество определяется в соответствии с заказом).

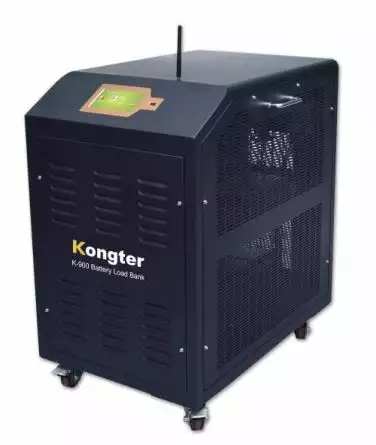

Компания Kongter предлагает множество моделей блоков нагрузки, которые подойдут для любых пользователей в различных отраслях промышленности. Показанные ниже стандартные модели блоков нагрузки предназначены для телекоммуникационной отрасли, а также энергетики, вилочных погрузчиков и других отраслей. Если вы не нашли подходящую модель, обратитесь к нам, мы сможем предложить нестандартные решения под ваши требования.
