Chauvin Arnoux CA6555 - измеритель сопротивления изоляции 15 кВ, 30 ТОм, RS-232, память 1,6 Mb, удаленное управление, графический дисплей
Артикул: CA6555
Товар не поставляется
Производство: Chauvin Arnoux

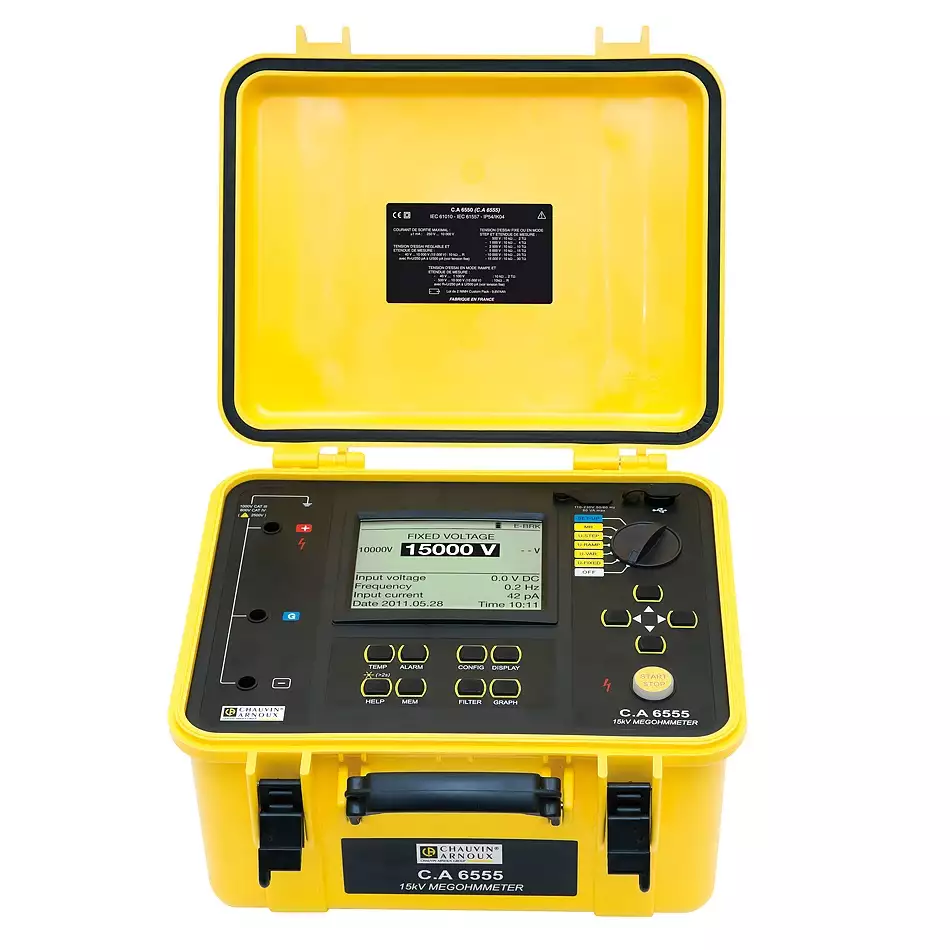

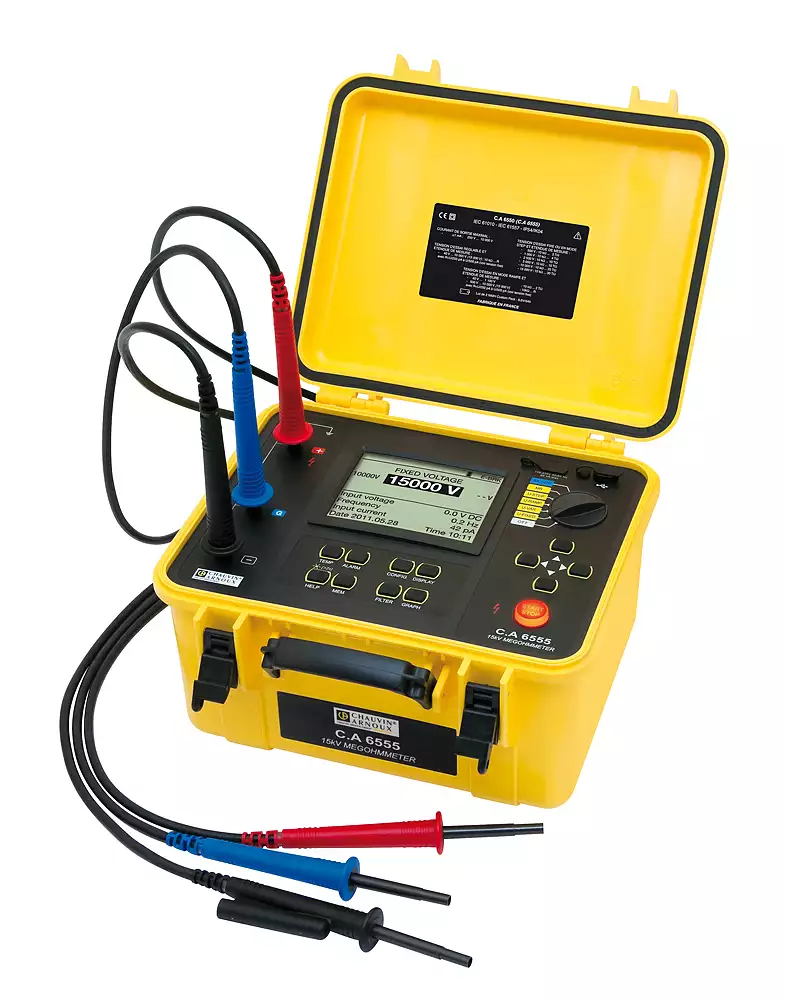

Chauvin Arnoux CA6555 - измеритель изоляции СА6555 благодаря своему прочному корпусу, отлично подходит для работы в полевых условиях и на производстве и обеспечивает высококачественный и точный контроль изоляции. Испытательное напряжение до 15 кВ идеально подходит для испытания трансформаторов, двигателей, генераторов, кабелей, а также любого другого высоковольтного оборудования двигателей с номиналом выше 12 кВ и выше.Благодаря большому объему встроенной памяти полный анализ полученных результатов может быть произведен непосредственно на месте испытания без помощи компьютера непосредственно на приборе, а окончательные данные позже могут быть переданы в компьютер , используя программу DataView.
Особенности измерителя изоляции Chauvin Arnoux CA6555:
-
15 кВ испытательное напряжение (фиксированное значения или устанавливается пользователем);
- Диапазон измерений 10 кОм…30 Том при любом тестирующем напряжении;
- Максимальный на сегодняшний день ток зарядки – 5мА для испытания кабеля и быстрой зарядки емкостной нагрузки;

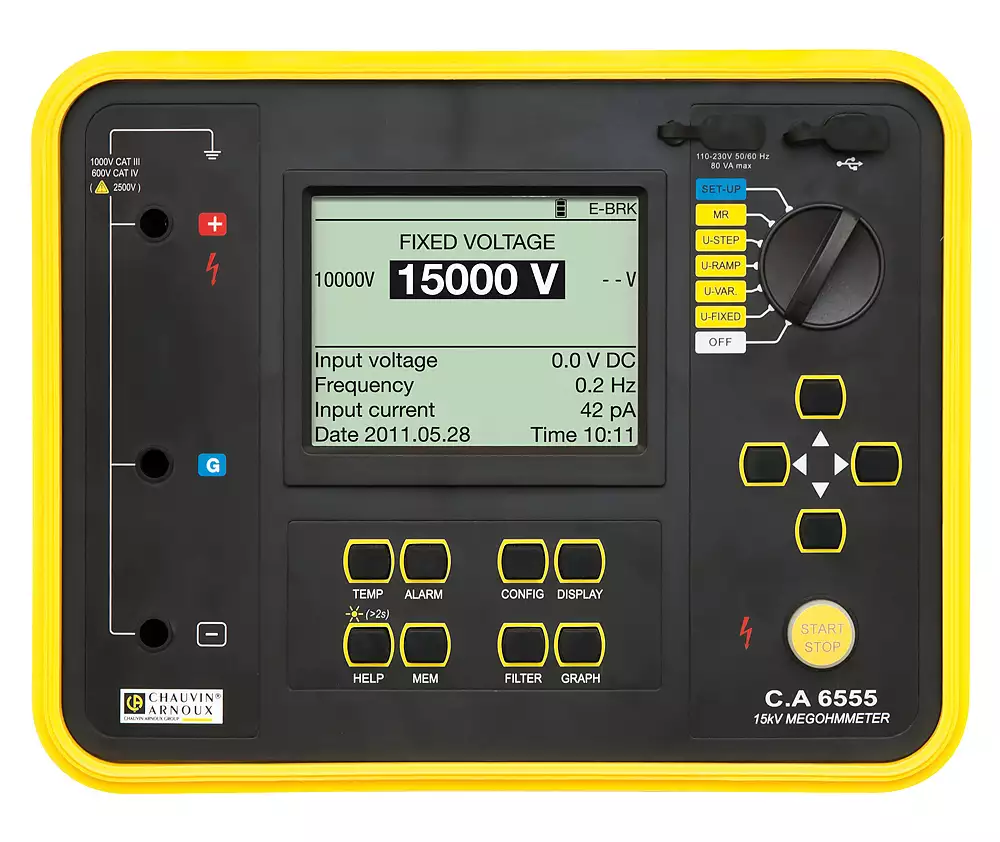

- Большой, графический ЖК-дисплей с подсветкой, цифровое и аналоговое отображение. Прямое графическое отображение зависимости сопротивления изоляции от времени измерения;
- Анализ качества изоляции: автоматическое вычисление параметров IR (сопротивление изоляции),PI (индекс поляризации), DAR (коэффициент диэлектрической абсорбции), SV (скорость подъема напряжения), DD (разряд диэлектрика.), BURN (функция прожига) и отображение графика IR(t);
- 3 встроенных фильтра фильтрации помех позволяют работать в условиях высоких помех, мешающих воздействий высокой интенсивности и высокого напряжения;
- Расчет сопротивления изоляции при эталонной температуре;
- Встроенная память 1,6Мб и встроенный часовой таймер с часами;
- Оптически изолированный компьютерный USB интерфейс и программа DATAVIEW.

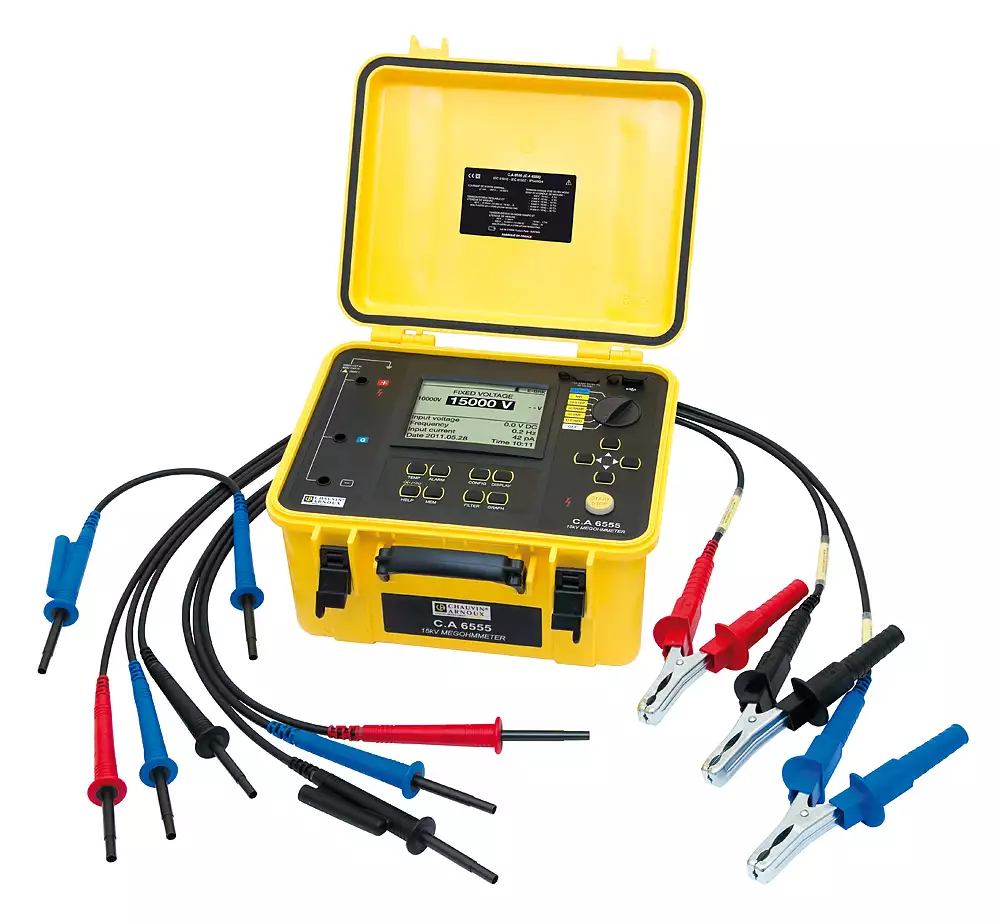

Комплект поставки Chauvin Arnoux CA6555:
|
Наименование |
Количество |
|
Мегаомметр СА6555 |
1 |
|
Сетевой шнур питания длиной 2 метра |
1 |
|
Оптический USB-кабель. |
1 |
|
Защитные высоковольтные провода (один красный и один белый) длиной 3 м с высоковольтным штекером на одном конце и зажимом типа «крокодил» на другом конц |
2 |
|
Защитный экранированный высоковольтный провод (черный) длиной 3 м с высоковольтным штекером с обратным подключением на одном конце и зажимом типа «крокодил» на другом конце |
1 |
|
Защитный экранированный высоковольтный провод (синий) длиной 0,50 м с высоковольтным штекером на одном конце и высоковольтным штекером с обратным подключением на другом конц |
1 |
|
Сумка для переноски аксессуаров |
1 |
|
Этикетки с характеристиками (на каждом языке) |
1 |
|
Лист данных по безопасности на нескольких языках. |
1 |
|
USB-флеш-накопитель, содержащий руководства по эксплуатации и прикладное ПО |
1 |
Технические характеристики Chauvin Arnoux CA6555:
| Параметр | Значение |
| Емкость | 0,001 …. 9,999 мкФ/ 10.00 – 49.99мкФ |
| Ток утечки | 0,0001нА до 10 мА |
| Разрядка объекта тестирования после испытания | Да, автоматическая |
| Тестирование повышающимся напряжением | 10 уровней |
| Измерение изоляции с поправкой на температуру | да |
| Установка пороговых значений тока при тестировании | Да, от 0,2 до 5мА |
| Режим усредненного значения измерения при нестабильности результата | Да, режим помехозащищенности и шумоподавления, 3 встроенных фильтра |
| Встроенный таймер | Да, до 99,59 мин |
| Установка времени тестирования | Да |
| Программы тестирования | Индекс поляризации (PI) и коэффициент диэлектрической абсорбции (DAR), измерение коэффициента диэлектрического заряда DD |
| Режимы измерения | Прямо на дисплее прибора |
| Память | 256 измерений по 80000 точек – сопротивление, напряжение, ток и дата |
| Компьютерный интерфейс | USB интерфейс |
| Аккумуляторы | Батарея NiMH аккумуляторов 8х1,2В, 8000мАч |
| Дисплей | Графический |
| Подсветка дисплея | Да |
| Размеры | 340х300х200мм |
| Вес, кг | 6,2 |
Функции измерителя изоляции Chauvin Arnoux CA6555:
- Автоматическое вычисление коэффициентов PI (индекса поляризации) и DAR (коэффициента диэлектрического поглощения). Для того чтобы исключить влияние паразитный токов, которые могут искажать измеренные значения сопротивления изоляции, например, при тестировании ротационных моторов, измерения должны производиться в течение достаточно длительного периода времени. Измеренное значение сопротивления изоляции немедленно отражается на дисплее и заносится в память. Коэффициенты PI и DAR также не зависят от температуры, что облегчает определение действительного качества изоляции. DAR = R1мин / R30сек, PI = R10мин / R1мин.
- Измерение коэффициента диэлектрического разряда DD (DIELEKTRIC DISCHARGE). Данное измерение особенно полезно при проверке неоднородной или многослойной изоляции, благодаря возможности обнаружить дефектный слой среди исправных высокоомных слоев. При помощи стандартных измерений коэффициентов PI и DAR такой дефект можно не заметить. Принцип измерения таков: на изоляцию некоторое время подается напряжение, после чего измеряется емкость, затем через 1 минуту измеряется остаточный ток. Вычисляется: DD = Ток, спустя 1 мин (мА) / (Тестовое напряжение (В) * Емкость (Ф) ).
- Программирование продолжительности тестирования. Иногда кривая изменения значений сопротивления изоляции проявляет тенденцию к выпрямлению. Вы имеете возможность в лучшей степени оценить качество различных изоляторов проводя измерение изоляции сопротивления в течение более или менее короткого временного периода и анализировать тенденцию изменения кривой значений сопротивления изоляции в зависимости от времени приложения тестирующего напряжения.
- R(t) построение кривых. Пользователь сам выбирает частоту измерений сопротивления изоляции, для сохранения полученных данных в памяти мегаомметра. Затем полученные значения будут использованы для построения кривой, показывающей тенденцию изменения сопротивления изоляции в зависимости от продолжительности приложения тестирующего напряжения. Используемое программное обеспечение DATA VIEW позволяет выводить кривую непосредственно на экран персонального компьютера.
