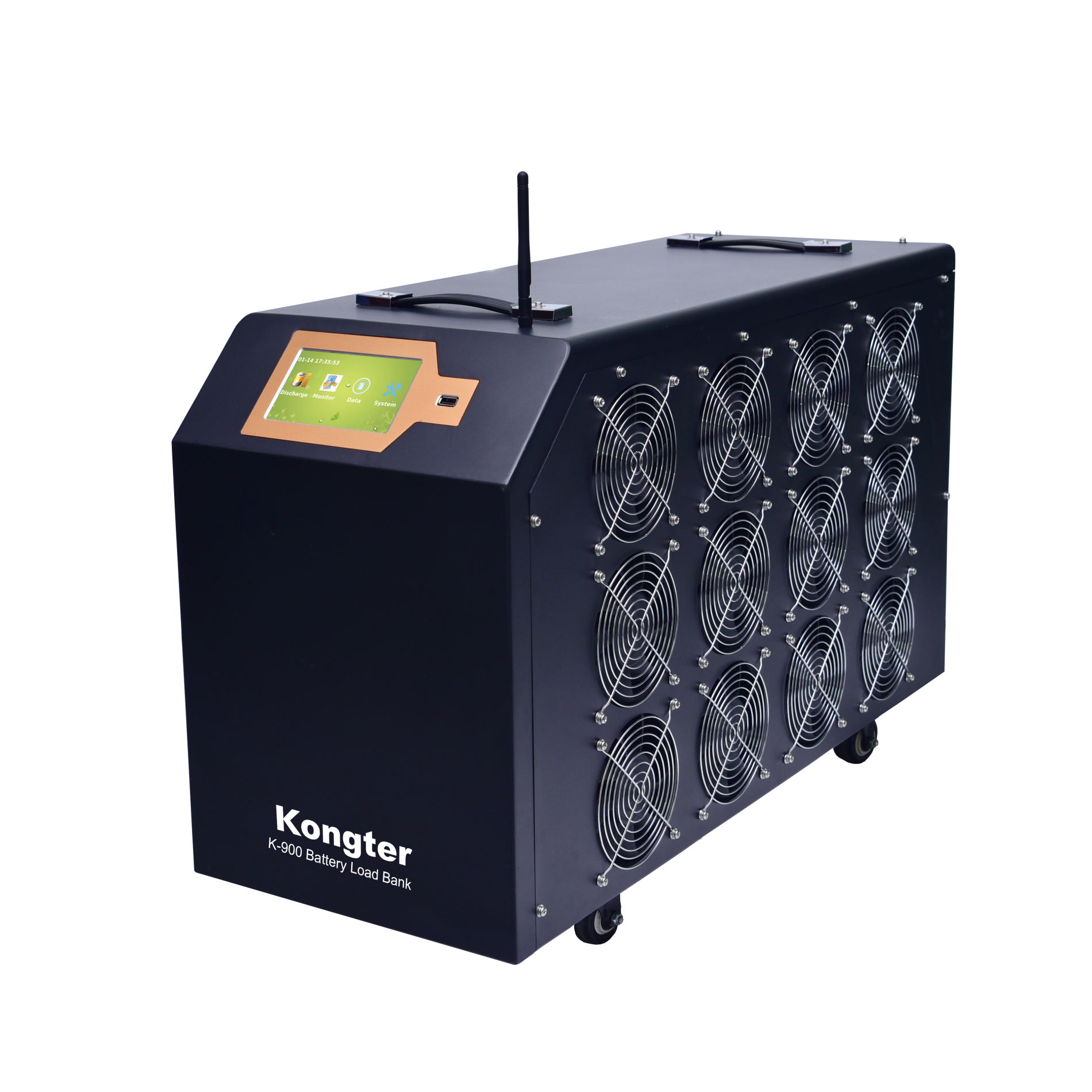

Kongter K-900-1121 - Блок нагрузки пост тока, модель DLB-1121, 110В/220В 100А
Артикул: Kongter-K-900-1121
Цена:
751 143 ₽
Цена актуальна на 04.11.2025
Средний срок поставки: 14-16 недель
Производство: Kongter
Kongter K-900 - это обновленный блок нагрузки постоянного тока компании Kongter. Он объединяет серию модифицируемых моделей блоков нагрузки, отличающихся уникальной современной конструкцией и великолепными рабочими характеристиками. Эти модели облегчат вашу работу по тестированию нагрузки постоянного тока и емкости аккумуляторов. Компания Kongter предлагает различные модели блоков нагрузки для работы в широком диапазоне номинальных напряжений от 12 В до 480 В с током до 750 А. Блоки предназначены для использования в различных отраслях, включая телекоммуникационную, а также электроснабжение, центры обработки данных, вилочные погрузчики и многое другое. Регистратор данных аккумуляторов (Cell Data Logger - CDL) позволяет контролировать значение разряда КАЖДОГО элемента на дисплее блока нагрузки и одновременно на экране персонального компьютера с помощью программного обеспечения просмотра данных компании Kongter.
Выбор модели
Для выбора блока нагрузки, требуется знать:
- номинальное напряжение всей цепи АКБ;
- желаемый максимальный* ток разряда;
- необходимость поэлементного контроля напряжения (опция CDL).
* - максимальный ток разряда доступен на диапазоне напряжений 0.9·Uном - 1.15·Uном. Если подключить батарею с напряжением меньше 0.9·Uном, блок выполнит разряд, но максимальный ток разряда будет снижен.
Подробнее о том, как выбрать нагрузочный блок, а так же примеры подбора читайте тут
Особенности модели DLB-1121:
- Электрические характеристики: Uном= 110В/220В; Iмакс.разряда= 100A
- Габариты и вес: 300 x 420 x 896 мм, 45 кг
- Регистратор данных аккумуляторов (CDL) не входит в комплект (если данная опция требуется, выбирайте Kongter-K-900-1121-CDL)
- Тип резистора: PTC (Postive Temperature Coefficien) - полупроводниковые резисторы с положительным температурным коэффициентом сопротивления
Технические характеристики Kongter K-900:
|
Источник питания |
Переменного тока: 220 В, 50Гц; Постоянного тока: от 80 В до 480 В (от АКБ, опция для некоторых моделей) |
|
Напряжение аккумулятора |
Стандартный: 2 В, 6 В и 12 В Нестандартный: 1,2 В или др. |
|
Диапазон номинальных значений напряжения постоянного тока |
от 12 В до 480 В (стандартные номинальные напряжения: 12 В, 24 В, 48 В, 72 В, 80 В, 110 В, 220 В, 380 В и 480 В.) |
| Диапазон измерений напряжения постоянного тока |
от 10 В до 1,15·Uном В (10 В - 552 В) |
|
Диапазон максимальных значений силы постоянного тока Iмакс.разряда, А |
Один блок нагрузки: 20 A – 750 A; Параллельная нагрузка: 20 А – 3750 А (до пяти блоков нагрузки); Ток определяется заказчиком в соответствии с напряжением конкретноой батареи. |
| Диапазон измерений силы постоянного тока , А | от 0,1·Iмакс.разряда до Iмакс.разряда |
|
Погрешность |
Ток: 1% Напряжение: 0,5% – 0,8% |
|
Разрешение |
Ток: 0,1 А или 0,5% Напряжение: 0,001 В |
|
Интервал выборки |
5 секунд – 1 минута |
|
Схема разрядки |
Разрядка постоянным током |
|
Дисплей |
128*64 пикселя, 5-дюймовый сенсорный резистивный экран TFT |
|
Источник питания CDL |
9 ~ 36 В постоянного тока |
|
Диапазон измерения CDL |
0,1 ~ 15 В постоянного тока |
|
Передача данных |
USB, Wi-Fi (для передачи с CDL на блок нагрузки и ПК) |
|
Охлаждение |
Принудительное воздушное |
|
Рабочая температура |
0℃ - 40℃ |
|
Влажность |
Относительная влажность до 90% |
|
Габаритные размеры (длина×высота×ширина), мм, не более: |
XS: 200 х 275 х 420 S: 200 x 350 x 570 М: 200 х 425 х 570 L: 300 х 425 х 760 XL: 300 x 420 x 896 XXL: 400 х 725 х 650 XXXL: 440 x 1025 x 650 |
|
Масса, кг, не более: |
XS: 11 кг S: 15 кг М: 18 кг L: 33 кг XL: 45 кг XXL: 50 кг XXXL: 79 кг |
Примечание:
- Количество регистраторов CDL зависит от напряжения батареи, а также от напряжения каждого элемента: 2 В, 6 В и 12 В. Для измерения никель-кадмиевых аккумуляторов 1,2 В потребуется больше регистраторов CDL и соответствующих кабелей.
- Габариты и масса блоков различаются в зависимости от моделей. Типоразмеры блоков приведены в таблице ниже:
Типоразмеры блоков Kongter K-900:
|
Модель блока нагрузки
|
Код
|
Размер блока
|
Максимальный ток разряда (А) при: |
||||||||
|
12 В |
24 В |
36 В |
48 В |
80 В |
110 В |
220 В |
380 В |
480 В |
|||
|
24 В - 300 A |
DLB-2430 |
XS |
-- |
300 |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
|
24/36/48 В - 300 A |
DLB-2343 |
L |
150 |
300 |
300 |
300 |
-- |
-- |
-- |
-- |
-- |
|
24/36/48/80 В - 200 A |
DLB-2348 |
L |
100 |
200 |
200 |
200 |
200 |
-- |
-- |
-- |
-- |
|
24/48 В - 200 A |
DLB-2482 |
M |
-- |
200 |
-- |
200 |
-- |
-- |
-- |
-- |
-- |
|
48 В - 150 A |
DLB-4815 |
XS |
-- |
-- |
-- |
150 |
-- |
-- |
-- |
-- |
-- |
|
48 В - 300 A |
DLB-4830 |
M |
-- |
-- |
-- |
300 |
-- |
-- |
-- |
-- |
-- |
|
48 В - 400 A |
DLB-4840 |
M |
-- |
-- |
-- |
400 |
-- |
-- |
-- |
-- |
-- |
|
48 В - 500 A |
DLB-4850 |
L |
125 |
250 |
375 |
500 |
-- |
-- |
-- |
-- |
-- |
|
48 В - 600 A |
DLB-4860 |
L |
150 |
300 |
450 |
600 |
-- |
-- |
-- |
-- |
-- |
|
48/110 В - 100 A |
DLB-4811 |
M |
25 |
50 |
75 |
100 |
64 |
100 |
-- |
-- |
-- |
|
48/110 В - 200 A |
DLB-4812 |
L |
50 |
100 |
150 |
200 |
128 |
200 |
-- |
-- |
-- |
|
48/110 В - 300 A |
DLB-4813 |
XL |
75 |
150 |
225 |
300 |
192 |
300 |
-- |
-- |
-- |
|
48/220 В - 100 A |
DLB-4821 |
L |
25 |
50 |
75 |
100 |
33 |
52 |
100 |
-- |
-- |
|
48В - 200 A/ 220 В - 150 A |
DLB-2415 |
L |
50 |
100 |
150 |
200 |
50 |
78 |
150 |
-- |
-- |
|
80 В - 100 A |
DLB-8010 |
XS |
15 |
30 |
45 |
60 |
100 |
-- |
-- |
-- |
-- |
|
80 В - 200 A |
DLB-8020 |
S |
30 |
60 |
90 |
120 |
200 |
-- |
-- |
-- |
-- |
|
110 В - 100 A |
DLB-1110 |
S |
-- |
-- |
-- |
-- |
-- |
100 |
-- |
-- |
-- |
|
110 В - 200 A |
DLB-1120 |
M |
19 |
38 |
57 |
77 |
128 |
200 |
-- |
-- |
-- |
|
110 В - 300 A |
DLB-1130 |
L |
28 |
57 |
86 |
115 |
192 |
300 |
-- |
-- |
-- |
|
110 В - 400 A |
DLB-1140 |
L |
38 |
76 |
115 |
153 |
256 |
400 |
-- |
-- |
-- |
|
110 В - 500 A |
DLB-1150 |
XL |
-- |
96 |
144 |
192 |
320 |
500 |
-- |
-- |
-- |
|
110/220 В - 100 A |
DLB-1121 |
XL |
-- |
19 |
28 |
38 |
64 |
100 |
100 |
-- |
-- |
|
110/220 В - 150 A |
DLB-1215 |
XL |
14 |
28 |
43 |
57 |
96 |
150 |
150 |
-- |
-- |
|
220 В - 150 A |
DLB-2215 |
L |
-- |
15 |
22 |
30 |
50 |
78 |
150 |
-- |
-- |
|
220 В - 200 A |
DLB-2220 |
XL |
-- |
20 |
30 |
40 |
66 |
104 |
200 |
-- |
-- |
|
380 В - 50 A |
DLB-3850 |
M |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
50 |
-- |
|
380 В - 100 A |
DLB-3810 |
XL |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
100 |
-- |
|
480 В - 100 A |
DLB-4810 |
XL |
-- |
-- |
-- |
10 |
16.6 |
26 |
50 |
79 |
100 |
