ИМАГ-LL - индикаторы короткого замыкания для ВЛ 6-110 кВ
Артикул: ИМАГ-LL
Цена:
37 552 ₽
Цена актуальна на 04.11.2025
В наличии: 1
Недоступно под заказПроизводство: ИМАГ

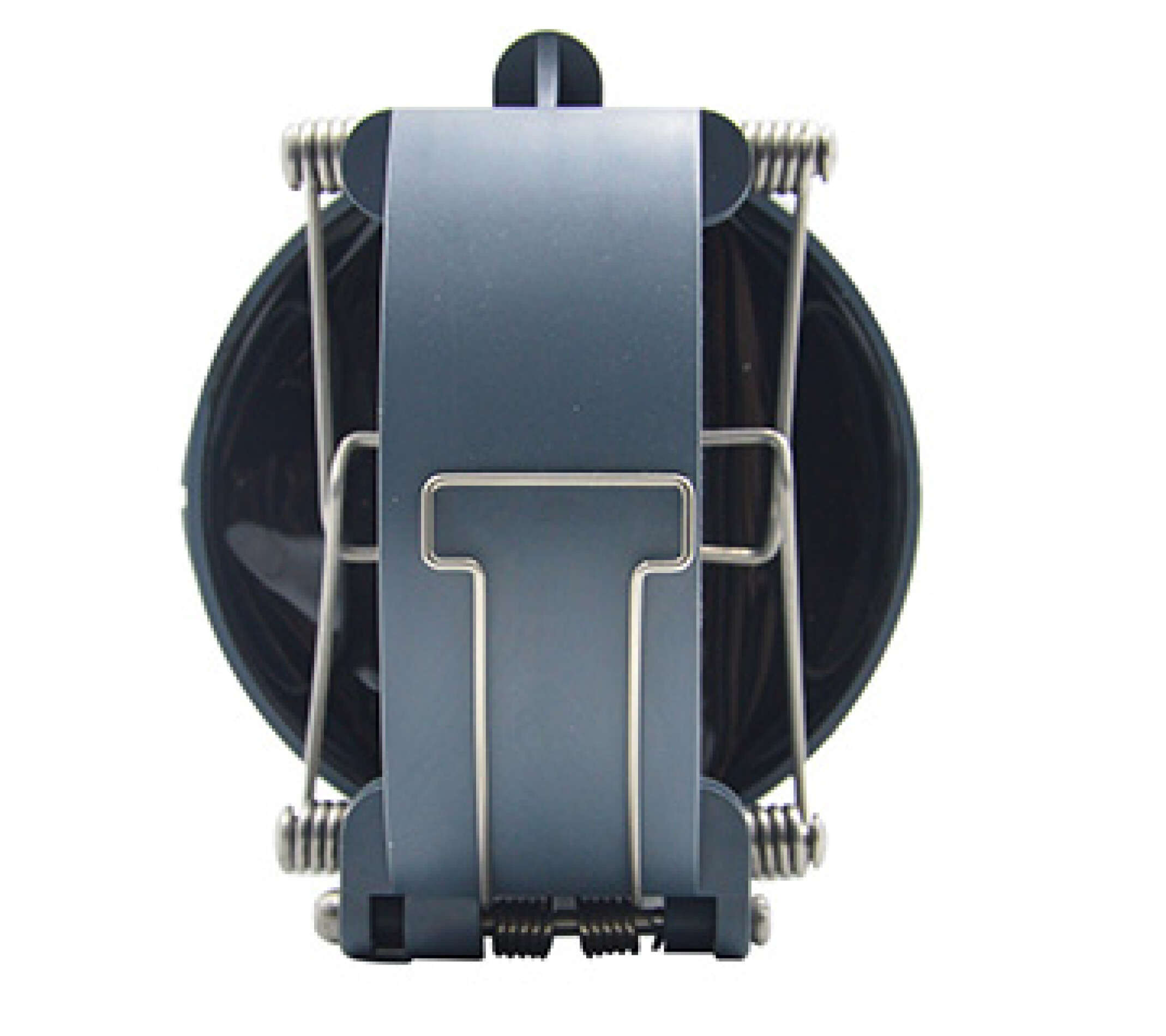

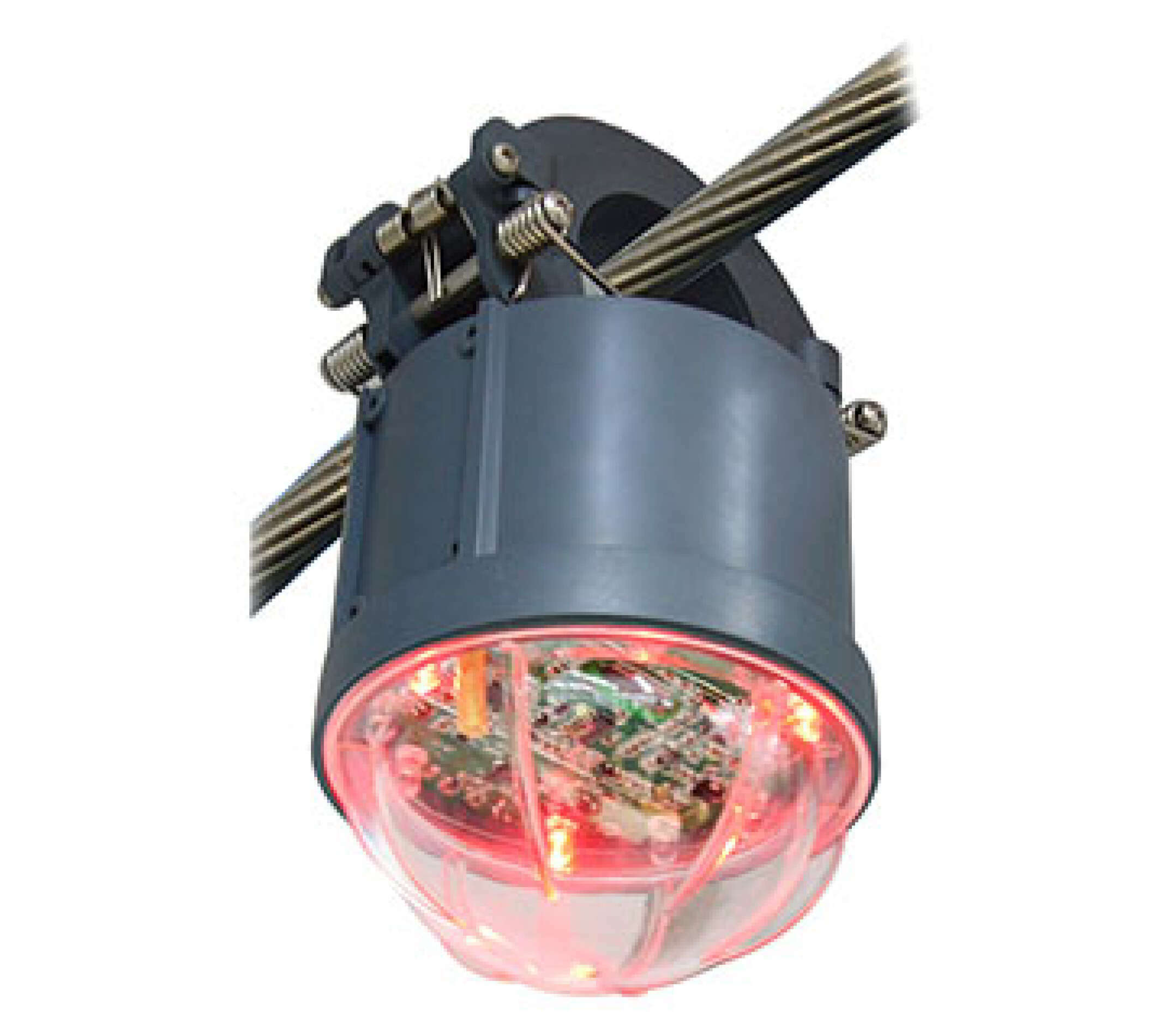

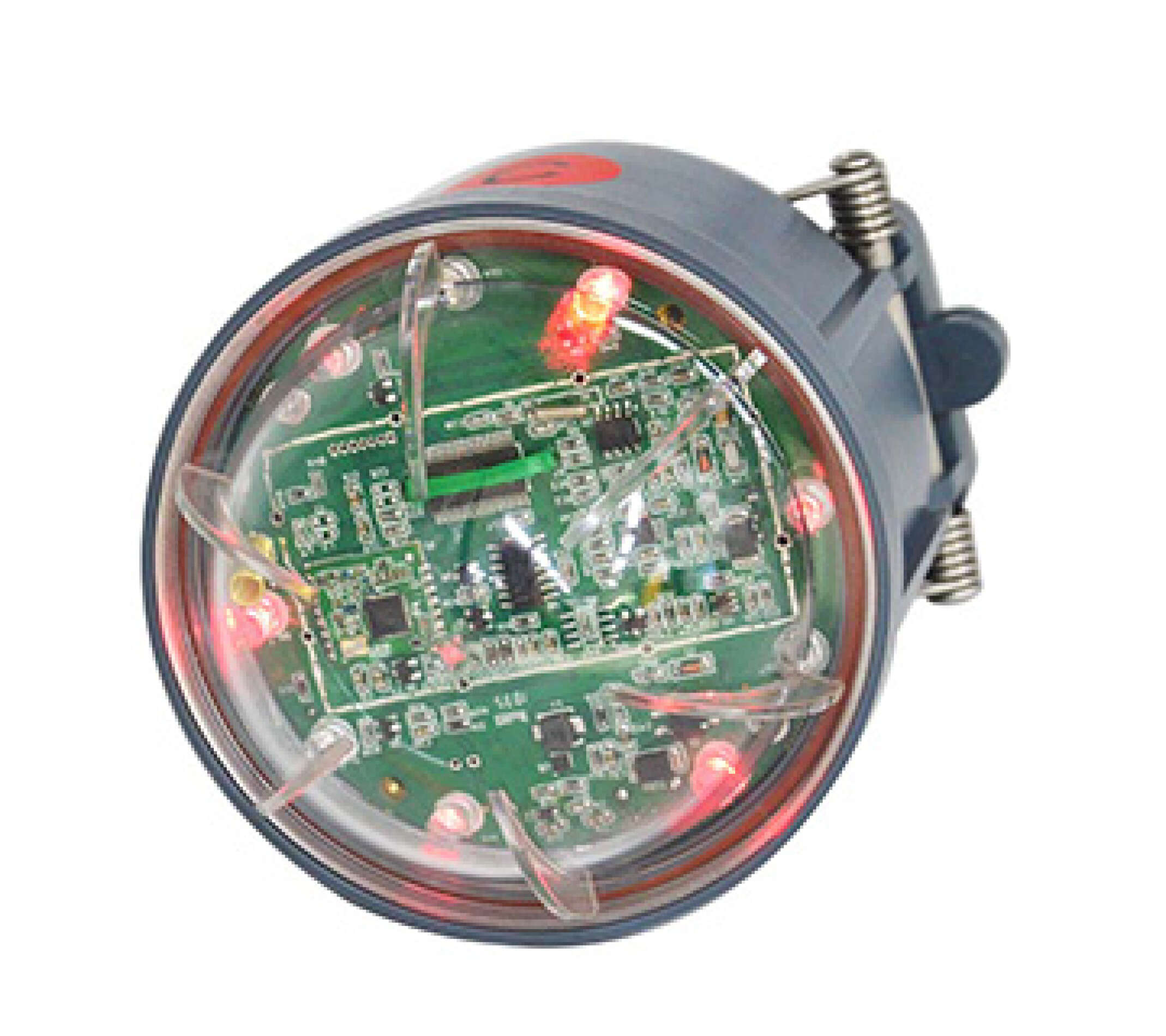

ИМАГ-LL - индикатор короткого замыкания для воздушной линии, которые обычно используются на распределительных электрических сетях напряжением 6 ~ 35 кВ (по заказу могут быть модернизированы до 110 кВ) для контроля и обнаружения короткого замыкания и замыкания на землю. О состоянии неисправности локально сигнализируют три ярких мигающих светодиода с обзором на 360 градусов.
Индикатор можно устанавливать на находящуюся под напряжением линию с помощью адаптера и изолирующей штанги. Такие параметры, как ток срабатывания, время сброса, интервал мигания, и т.д., можно считывать и настраивать с помощью беспроводного инструмента с двусторонней связью. Для постоянной неисправности, неустойчивой неисправности и низкого напряжения батареи могут индивидуально подаваться сигналы тревоги с помощью трех ярких мигающих светодиодов. Сигнализация замыкания на землю подается с помощью двух попеременно мигающих светодиодов.
Индикатор замыкания на землю и короткого замыкания типа ИМАГ-LL включает:

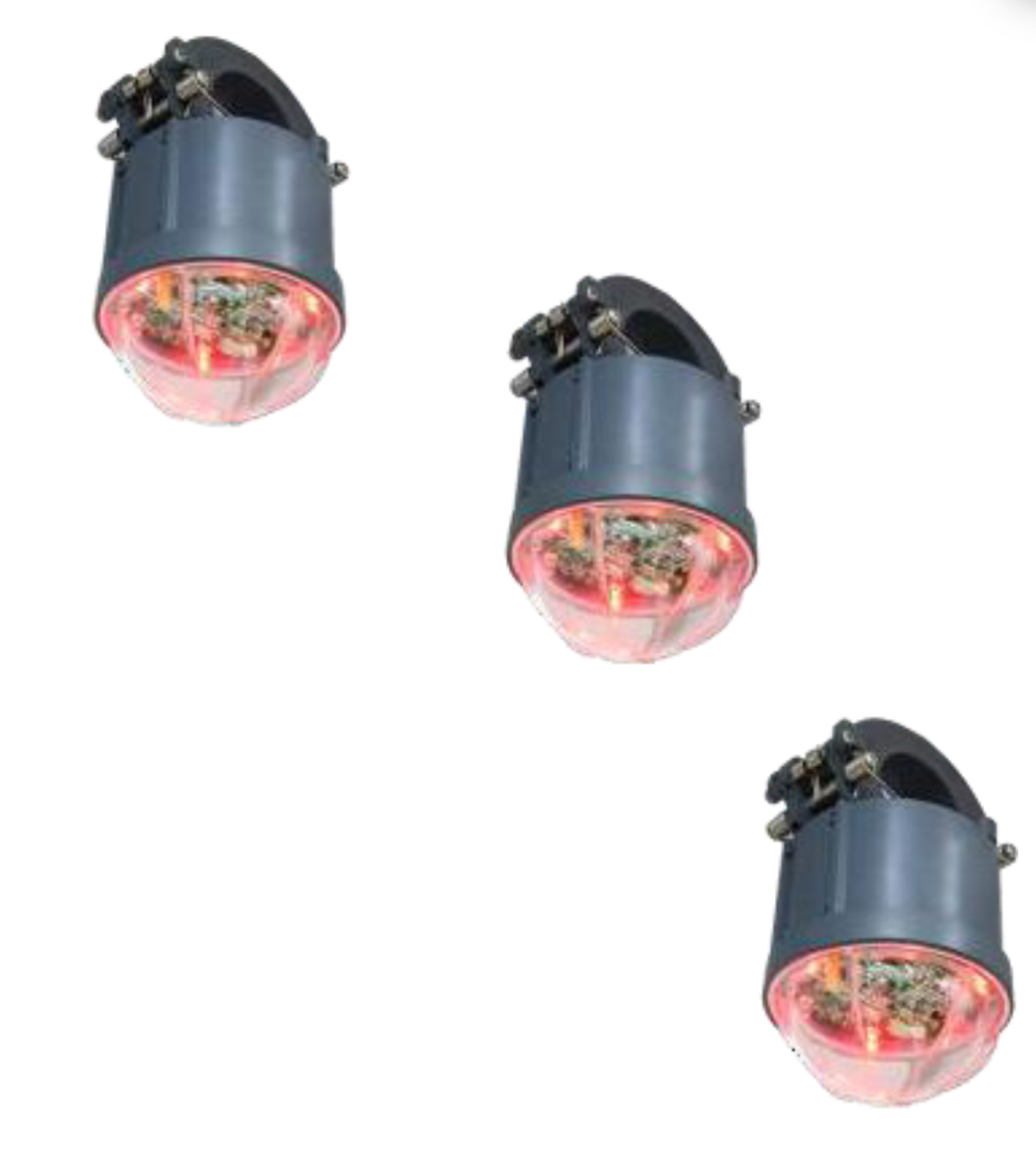

- Три индикатора, обнаруживающих короткое замыкание и замыкание на землю и обеспечивающих визуальную световую индикацию.
Особенности
|
Постоянная неисправность: |
Мигает яркий красный светодиод. |
|
Неустойчивая неисправность: |
Мигает яркий зеленый светодиод. |
|
Замыкание на землю: |
Попеременно мигают красный и зеленый светодиоды. |
|
Предупреждение о низком заряде батареи: |
Мигает яркий желтый светодиод. |
|
Регулировка параметров: |
Параметры можно считывать и настраивать с помощью беспроводного инструмента |
|
Электропитание: |
Индикатор может получать питание от воздушных линий; в качестве резервного источника используется литиевая батарея. |
Общие данные
|
Параметр |
Значение |
| Ток срабатывания при коротком замыкании (между фазами) |
50 ~ 1200 А, регулируемый, шаг 1 А, по умолчанию 150 А |
| Ток срабатывания при коротком замыкании на землю | Определяет ОЗЗ при токе выше 5 А в сетях с изолированной нейтралью |
|
Падение напряжения при замыкании на землю (между фазой и землей) |
Регулируемое: шаг 1%, по умолчанию 30% |
|
Задержка срабатывания при замыкании на землю |
Регулируемая: шаг 1 секунда, по умолчанию 30 секунд |
|
Сброс устройства индикации |
1. Вручную с помощью магнита. |
|
Класс защиты |
IP68 |
|
Внутреннее тестирование |
Согласно IEEE495-2007 |
|
Диапазон рабочих температур |
-40~+70°C |
|
Электропитание |
Литиевая батарея типа AA 3,6 В / 9 Ач, сменная |
|
Срок службы батареи |
10 лет |
|
Масса индикатора |
Приблизительно 600 г |
|

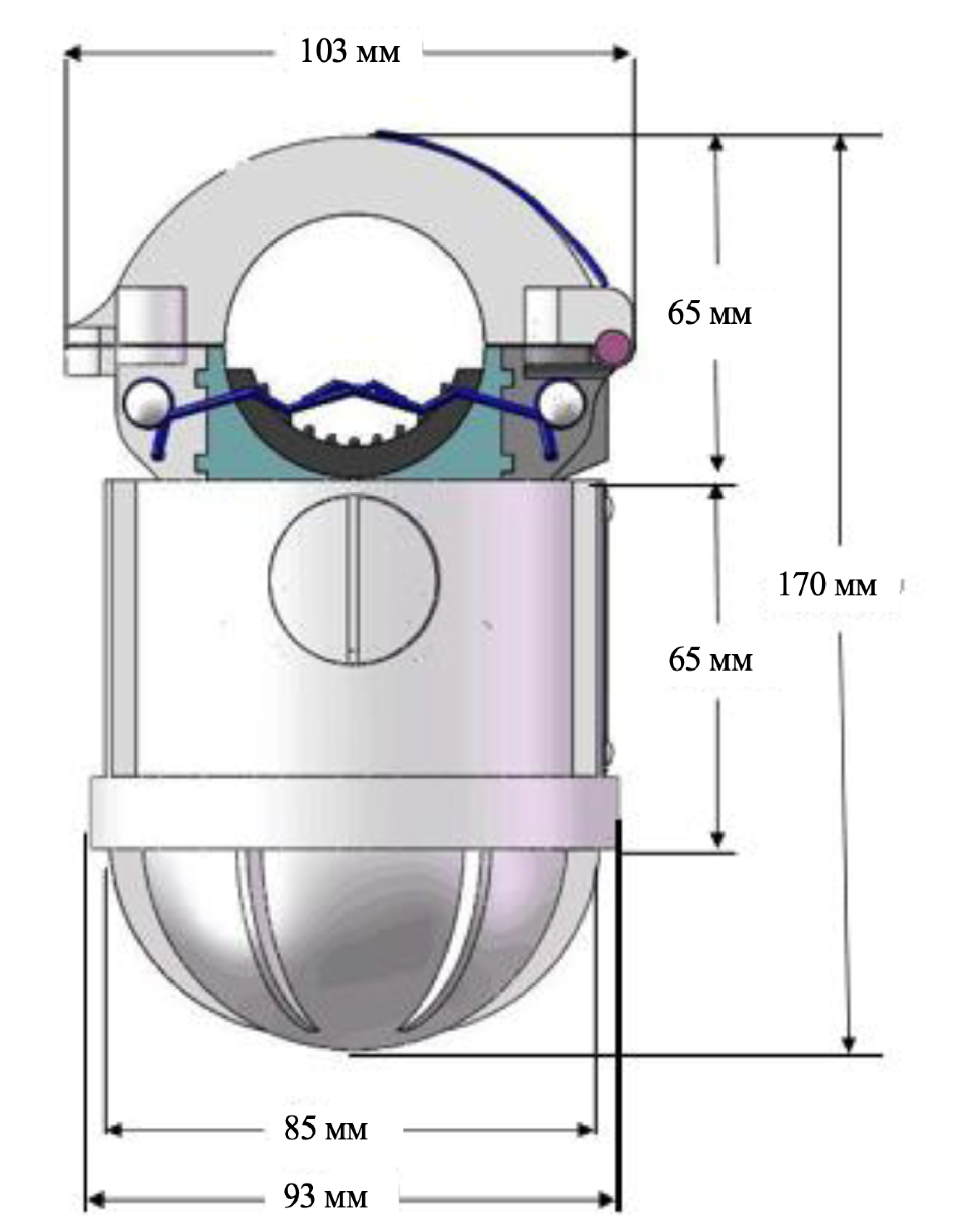

Габариты |
Диаметр: 93 мм Высота: 170 мм |
|
Погрешность |
0 А ~ 300 А ±3 А 300 А ~ 800 А ±1% |
|
Диаметр кабеля |
6 мм ~ 42 мм |
|
Частота мигания |
10 в минуту, регулируемая |
|
Видимость индикации |
250 метров в дневное время (60 лм) |
| Максимальный ток нагрузки/замыкания | 1200 A |
|
Диапазон напряжения |
6 ~ 35 кВ, по заказу пользователя может быть модернизирован до 110 кВ |
|
Выдерживаемый ток |
31,5 кА/4 с |
|
Напряжение |
Уровень напряжения:6-36 или 110 кВ |
