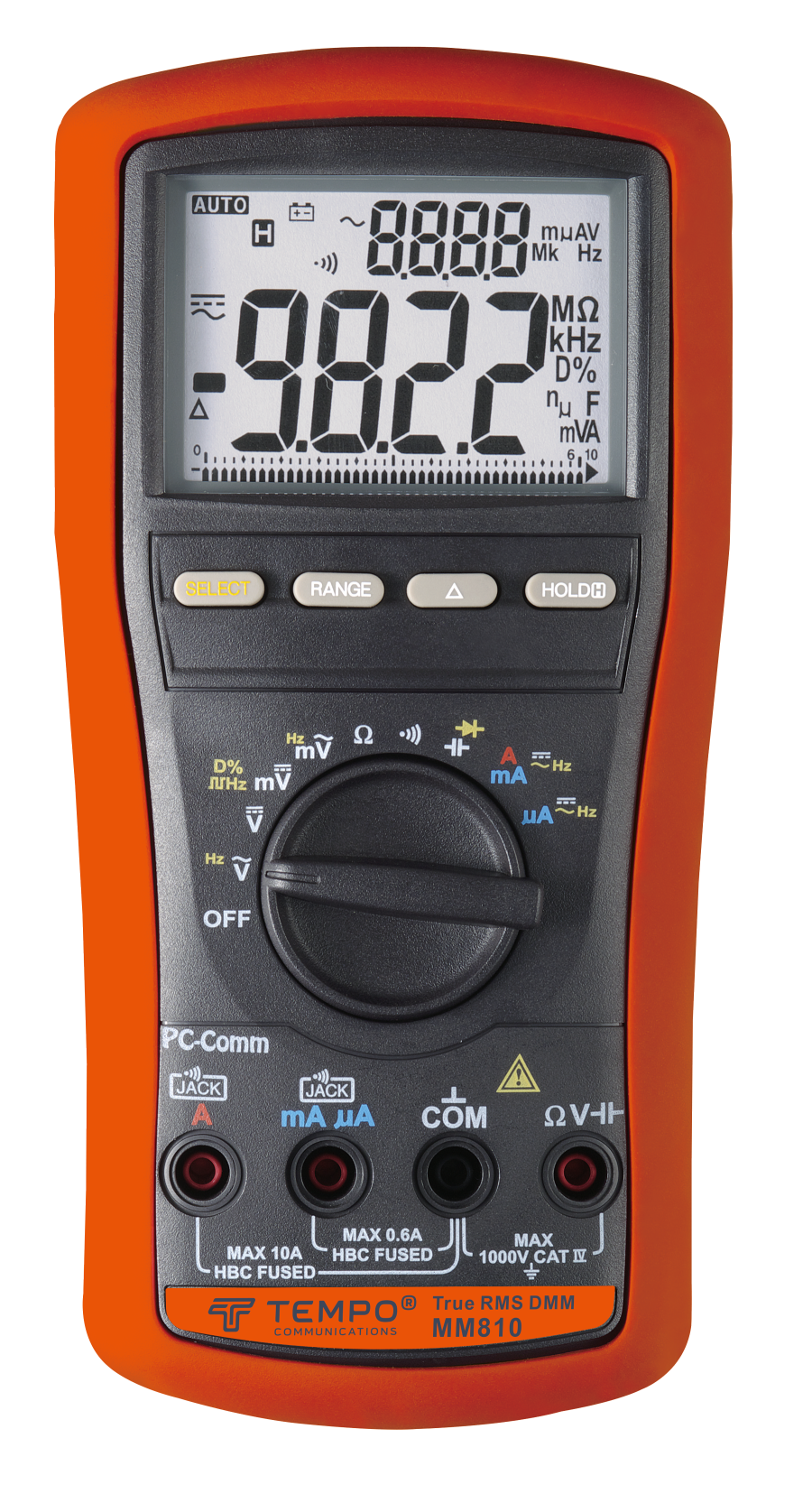

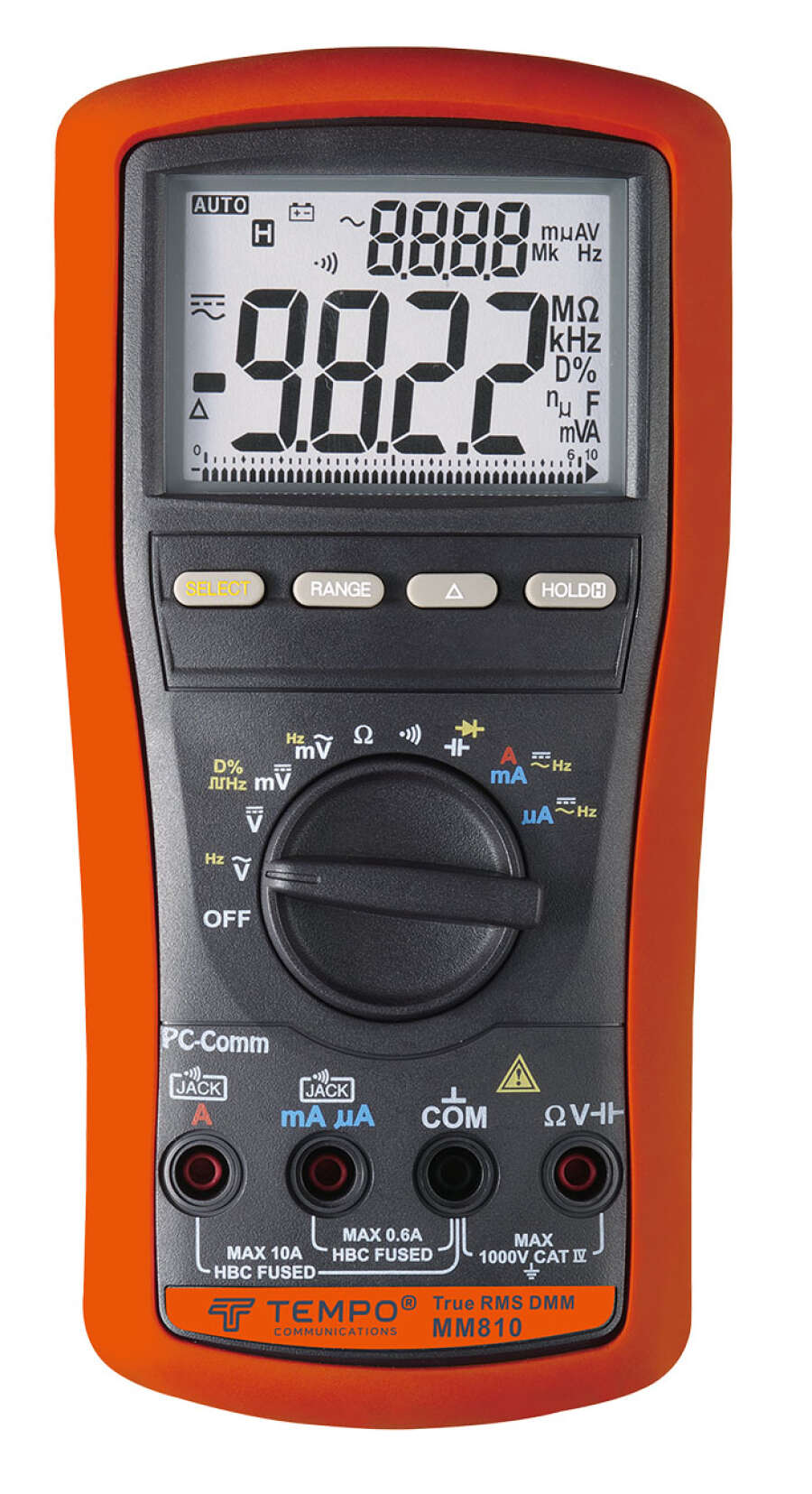

Tempo MM810 - профессиональные цифровые мультиметры для диагностики электрических цепей с высокой точностью. Они имеют богатые функциональные возможности и позволяют выполнить множество сложных инженерных задач, требующих измерения истинных и среднеквадратических значений.
MM810 выполнен в соответствии с международными стандартами безопасности. Благодаря функции защиты от неправильного подключения, прибор не выйдет из строя в случае подключения измерительных проводов к неправильным клеммам для выбранного типа теста. А яркая подсветка дисплея, возможность автоматического и ручного выбора пределов измерений повысят комфорт и продуктивность работы инженера.
Особенности мультиметра Tempo MM810
- измерение истинного и среднеквадратического значения True RMS
- измерение напряжения постоянного и переменного тока до 1000 В
- измерение постоянного и переменного тока до 10 А
- измерение сопротивления (60 МОм), емкости (25 мФ), частоты (100 Гц - 10 кГц)
- измерение частоты линейного уровня и коэффициента заполнения
- прозвонка контактов и проверка диодов
- автоматический и ручной выбор диапазонов измерения
- звуковая индикация превышающего напряжения на входе
- сигнализация неправильного подключения
- функция удержания результатов измерений
- режим относительного нуля, фиксация пиковых значений
- большой двойной дисплей с подсветкой (позволяет одновременно отображать две измеряемые величины, например переменное напряжение и частоту
- аналоговая шкала (41 сегмент «гистограммы» с 60 обновлениями в секунду)

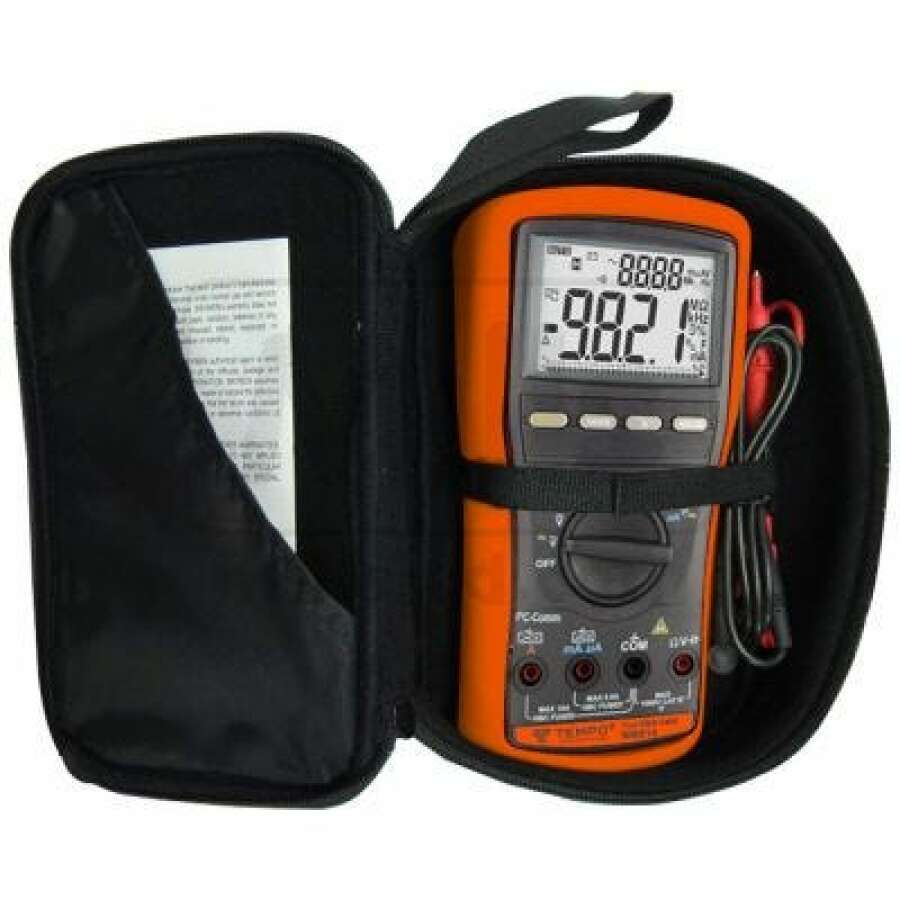

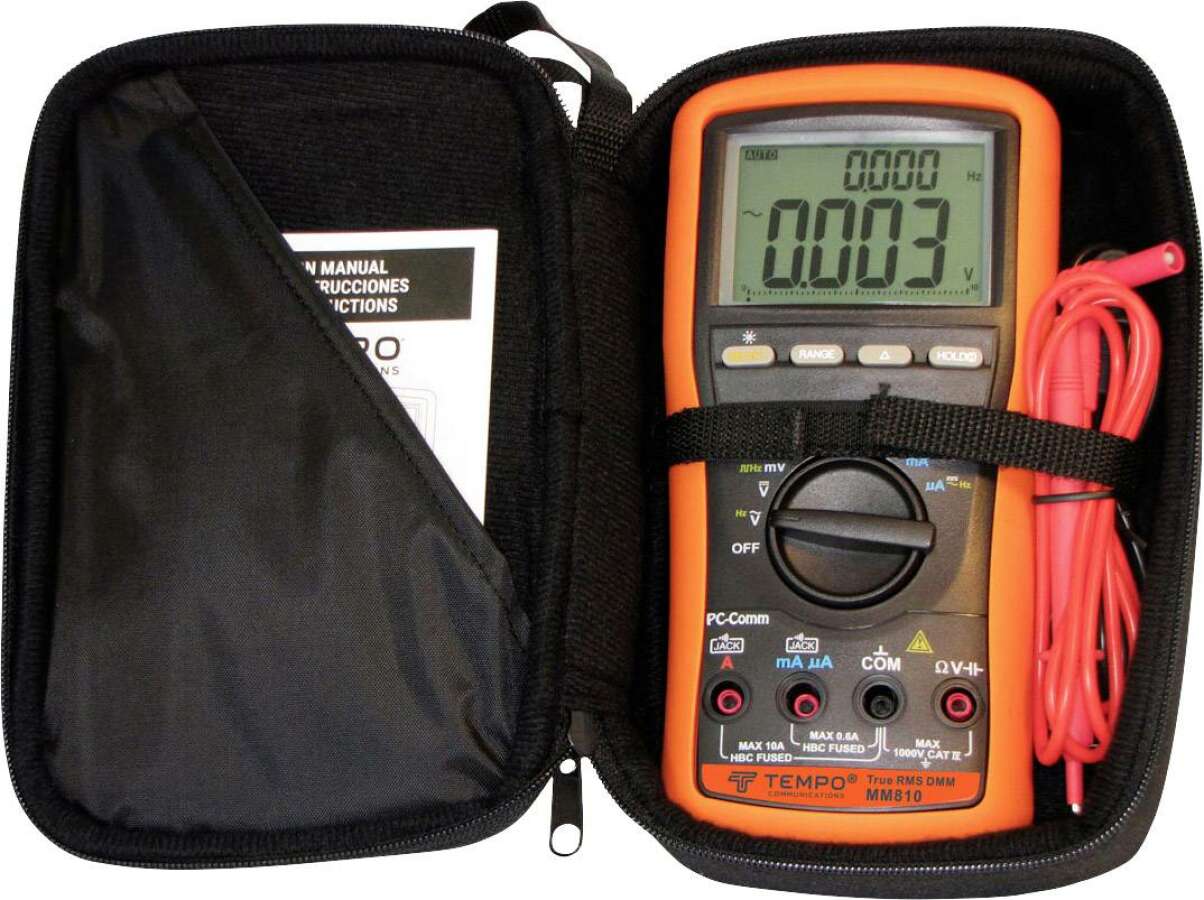

Комплект поставки Tempo MM810:
- Мультиметр Tempo MM810 - 1 шт.
- Комплект тестовых шнуров (2 шт) - 1 компл.
- Сумка для транспортировки - 1 шт.
Технические характеристики цифрового мультиметра Tempo MM810
Напряжение переменного тока
| |
Точность |
| ДиапазонЧастота |
50 - 60 Гц |
40 - 500Гц |
500Гц - 1кГц |
1 - 3кГц |
3 - 20кГц |
| 0 - 60 мВ |
± (0,5% + 0,03 мВ) |
± (0,8% + 0,04 мВ) |
± (2,0% + 0,03 мВ) |
± (2,0% + 0,03 мВ) |
± (2,0% + 0,03 мВ) |
| 60 - 600 мВ |
± (0,5% + 0,3 мВ) |
± (0,8% + 0,4 мВ) |
± (2,0% + 0,3 мВ) |
± (2,0% + 0,3 мВ) |
± (2,0% + 0,3 мВ) |
| 600 мВ - 9,999 В |
± (0,5% + 0,003 В) |
± (1,0% + 0,004 В) |
± (1,0% + 0,004 В) |
± (3,0% + 0,004 В) |
3 дБ |
| 9,999 - 99,99 В |
± (0,5% + 0,03 В) |
± (1,0% + 0,04 В) |
± (1,0% + 0,04 В) |
± (3,0% + 0,04 В) |
3 дБ |
| 99,99 - 999,9 В |
± (0,5% + 0,3 В) |
± (2,0% + 0,4 В) |
± (2,0% + 0,4 В) |
± (3,0% + 0,4 В) |
Не указывается |
Напряжение постоянного тока
| Диапазон |
Погрешность |
| 0 - 60 мВ |
± (0,12% + 0,02 мВ) |
| 60 - 600 мВ |
± (0,06% + 0,2 мВ) |
| 600 мВ - 9,999 В |
± (0,08% + 0,002 В) |
| 9,999 - 99,99 В |
± (0,08% + 0,02 В) |
| 99,99 - 999,9 В |
± (0,08% + 0,2 В) |
Переменный ток
| Диапазон |
Погрешность |
Номинальная нагрузка |
| ДиапазонЧастота |
50 - 60 Гц |
40 Гц - 1 кГц |
для всех частот |
| 0 - 600 мкА |
± (0,6% + 0,3 мкА) |
± (0,8% + 0,4 мкА) |
0,08 мВ/мкА |
| 600 - 6000 мкА |
± (0,6% + 3 мкА) |
± (0,8% + 4 мкА) |
| 6000 мкА - 60 мА |
± (0,6% + 0,03 мА) |
± (0,8% + 0,04 мА) |
2,1 мВ/мА |
| 60 - 600 мА |
± (1,0% + 0,3 мА) |
± (1,0% + 0,4 мА) |
| 600 мА - 6 А |
± (0,8% + 0,006 А) |
± (0,8% + 0,006 А) |
0,02 В/А |
| 6 - 10 А |
± (0,8% + 0,06 А) |
± (0,8% + 0,06 А) |
Измерение переменного тока величиной от 10 A до 20 A допускается в течение 30 секунд. с 5-ти минутными перерывами на охлаждение.
Постоянный ток
| Диапазон |
Погрешность |
Номинальная нагрузка |
| 0 - 600 мкА |
± (0,2% + 0,4 мкА) |
0,08 мВ/мкА |
| 600 - 6000 мкА |
± (0,2% + 4 мкА) |
| 6000 мкА - 60 мА |
± (0,2% + 0,04 мА) |
2,1 мВ/мА |
| 60 - 600 мА |
± (0,2% + 0,4 мА) |
| 600 мА - 6 А |
± (0,2% + 0,004 А) |
0,02 В/А |
| 6 - 10 А |
± (0,2% + 0,04 А) |
Измерение постоянного тока величиной от 10 A до 15 A допускается в течение 30 секунд. с 5-ти минутными перерывами на охлаждение.
Частота линейного уровня
| Функция |
Чувствительность (синусоидальный сигнал RMS) |
Диапазон |
| 60 мВ |
40 мВ |
15,00 Гц - 50,00 кГц |
| 600 мВ |
60 мВ |
| 9,999 В |
2,5 В |
15,00 Гц - 10,00 кГц |
| 99,99 В |
25 В |
| 999,9 В |
100 В |
| 600,0 мкА |
45 мкА |
15,00 Гц - 3,00 кГц |
| 6000,0 мкА |
600 мкА |
| 60,0 мА |
40 мА |
| 600,0 мА |
60 мА |
| 6,0 А |
4 А |
| 10,0 А |
6 А |
Сопротивление
| Диапазон |
Погрешность |
Типовое напряжение холостого хода |
| 0 - 600 Ом |
± (0,1% + 0,3 Ом) |
1,2 В постоянного тока |
| 600 Ом - 6 кОм |
± (0,1% + 0,003 кОм) |
| 6 - 60 кОм |
± (0,1% + 0,03 кОм) |
| 60 - 600 кОм |
± (0,1% + 0,3 кОм) |
| 600 кОм - 6 МОм |
± (0,4% + 0,003 МОм) |
| 6 - 60 МОм |
± (1,5% + 0,05 МОм) |
Проверка целостности цепи
| Параметр |
Значение |
| Пороговое значение появления тонального сигнала |
20 - 300 Ом |
| Время реакции |
менее 100 мс |
Емкость
| Диапазон |
Погрешность |
| 0 - 60 нФ |
± (0,8% + 0,03 нФ) |
| 60 - 600 нФ |
± (0,8% + 0,3 нФ) |
| 600 нФ - 6 мкФ |
± (1,0% + 0,003 мкФ) |
| 6 - 60 мкФ |
± (2,0% + 0,03 мкФ) |
| 60 - 600 мкФ |
± (3,5% + 0,5 мкФ) |
| 600 мкФ - 6 мФ |
± (5,0% + 0,005 мФ) |
| 6 - 25 мФ |
± (6,5% + 0,05 мФ) |
Проверка диодов
| Параметр |
Значение |
| Диапазон измерения |
2,0 В |
| Типовой ток тестирования |
0,4 мА |
| Напряжение холостого хода |
менее 3,5 В |
| Погрешность |
1,0% + 0,001 В |
Погрешность для диапазонов измерения частоты
| Диапазон |
Погрешность |
| 99,99 Гц |
± (0,04% + 0,04 Гц) |
| 999,9 кГц |
± (0,04% + 0,4 Гц) |
| 9,999 кГц |
± (0,04% + 0,004 кГц) |
Частота - логический уровень
| Параметр |
Значение |
| Диапазон измерения |
5,00 Гц - 1,000 МГц |
| Погрешность |
± (0,004% + 4 единицы) |
| Чувствительность |
2,5 В (прямоугольный сигнал) |
Коэффициент заполнения
| Параметр |
Значение |
| Диапазон |
0,00% - 100% |
| Погрешность |
± (3 единицы/кГц + 2 единицы) |
| Частота выходного сигнала |
5 Гц - 10 кГц |
Общие характеристики
| Параметр |
Значение |
| Дисплей |
| Количество отсчетов |
9999 (для ACV, DCV, Hz, и nS)
6000 (для mV, μA, mA, A, Ом и емкости)
|
| Определение полярности |
автоматически |
| Частота обновления |
5 р/сек |
| Аналоговая гистограмма |
41 сегмент (60 р/сек) |
| Наличие подсветки дисплея |
есть |
| Условия эксплуатации |
| Температура эксплуатации |
0 ... 45 °C |
| Температура хранения |
-20... 60 °C |
| Влажность |
0 - 80% (без конденсации) |
| Высота над уровнем моря |
не более 2000 м |
| Другие характеристики |
| Питание |
батарея 9В (NEDA 1604, JIS 006P or IEC 6F22) |
| Автоматическое отключение питания |
после 30 минут простоя |
| Безопасность |
IEC61010-1, Cat IV 1000V |
