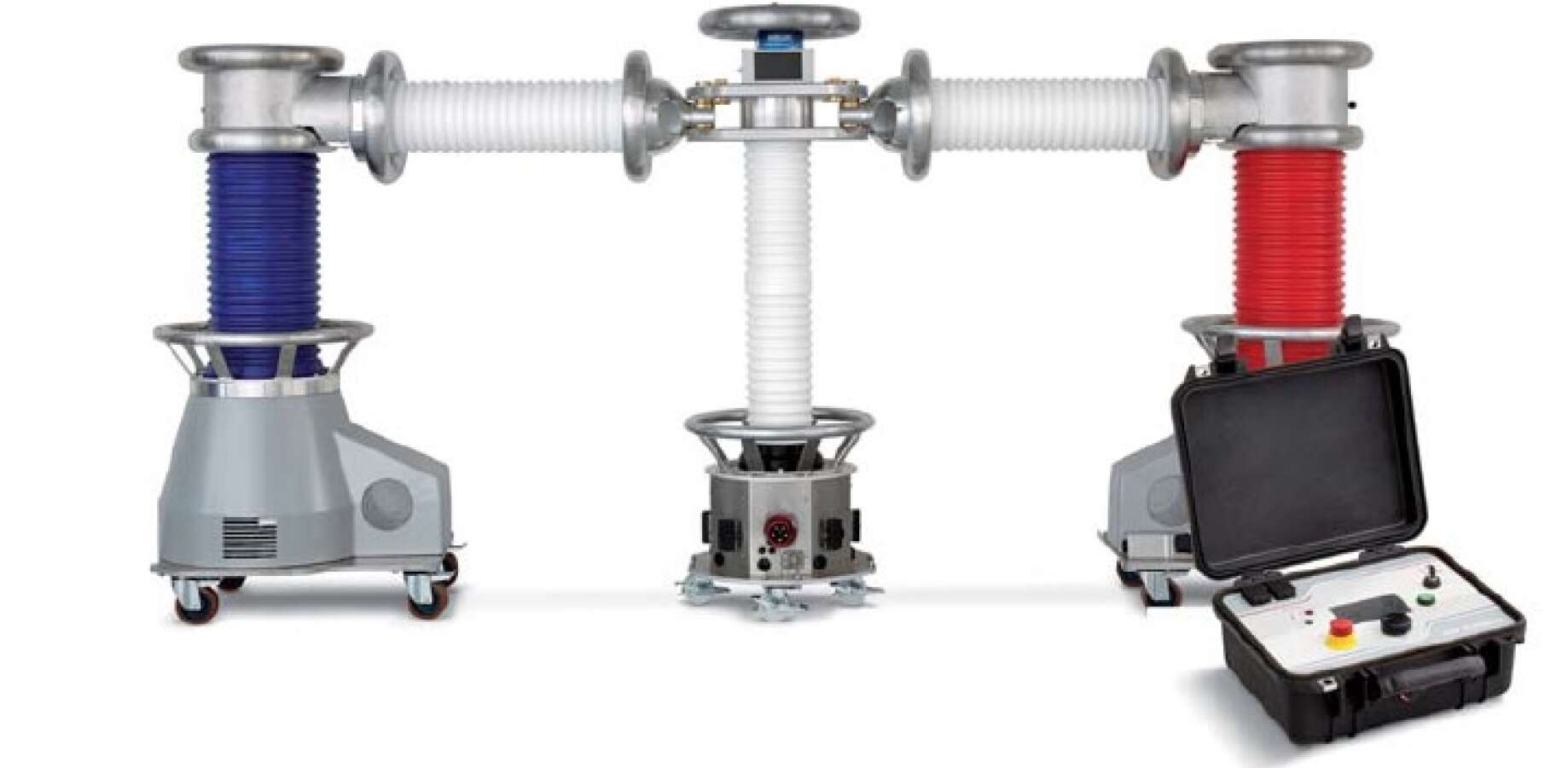

Комбинированная система B2 electronic PD200-2/TD используется для определения, измерения и локализации мест возникновения частичных разрядов (ЧР) в кабельной изоляции и в муфтах всех типов кабелей с номинальным напряжением до 110 кВ. Высоковольтная система измерения тангенса угла диэлектрических потерь в кабеле позволяет проводить испытание кабелей на 110 кВ для быстрого, точного и надежного определения состояния изоляции кабеля или любого другого высоковольтного устройства или оборудования.
Рабочее напряжение | синусоидальное | 1–200 кВ дейст./141 кВ пик. |
частота | 0,1 Гц | |
Высоковольтный конденсатор | емкость | 0,75 нФ |
размеры | 178×66×66 мм | |
вес | 90 кг | |
Высоковольтный фильтр | емкость | 0,75 нФ |
размеры | 178×66×66 мм | |
вес | 90 кг | |
Фоновый уровень ЧР | ≤10 пКл | |
Диапазон скорости распространения импульса ЧР (v/2) | 10–150 м/мкс | |
Максимальная длина кабеля | ≥10 км | |
Диапазон измерений | до 100 км | |
Полоса пропускания импульсов ЧР | от 150 кГц до 50 MГц | |
Частота дискретизации | 200 MГц | |
Измерение ТанДельта | разрешение | 1×10–5 |
погрешность | ± 1×10–4 | |
Диапазон нагрузки | 1 нФ – 10 мкФ |
