B2 electronic PD120-2/TD - комбинированная система «Измерение частичных разрядов с локализацией источника ЧР» с блоком «Измерение тангенса угла потерь TD», 120 кВ
Артикул: HVA-PD120/TD
Цена:
22 700 000 ₽
Цена актуальна на 01.11.2024
Средний срок поставки: 6-8 недель
Производство: B2 electronic

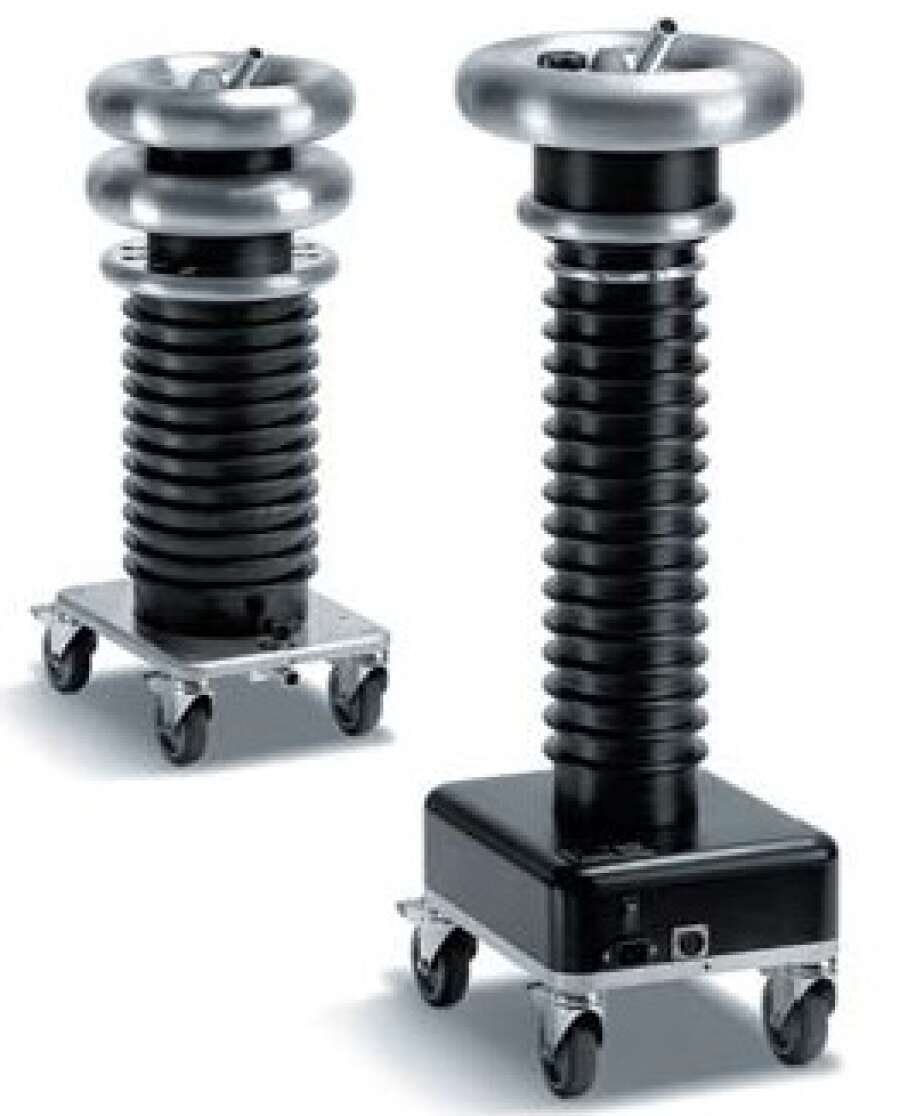

Комбинированная система B2 electronic PD120-2/TD состоит из PD120-2 и TD120-MC.
Система PD120-2 используется для определения, измерения и локализации мест возникновения частичных разрядов (ЧР) в кабельной изоляции и в муфтах всех типов кабелей с номинальным напряжением до 110 кВ.

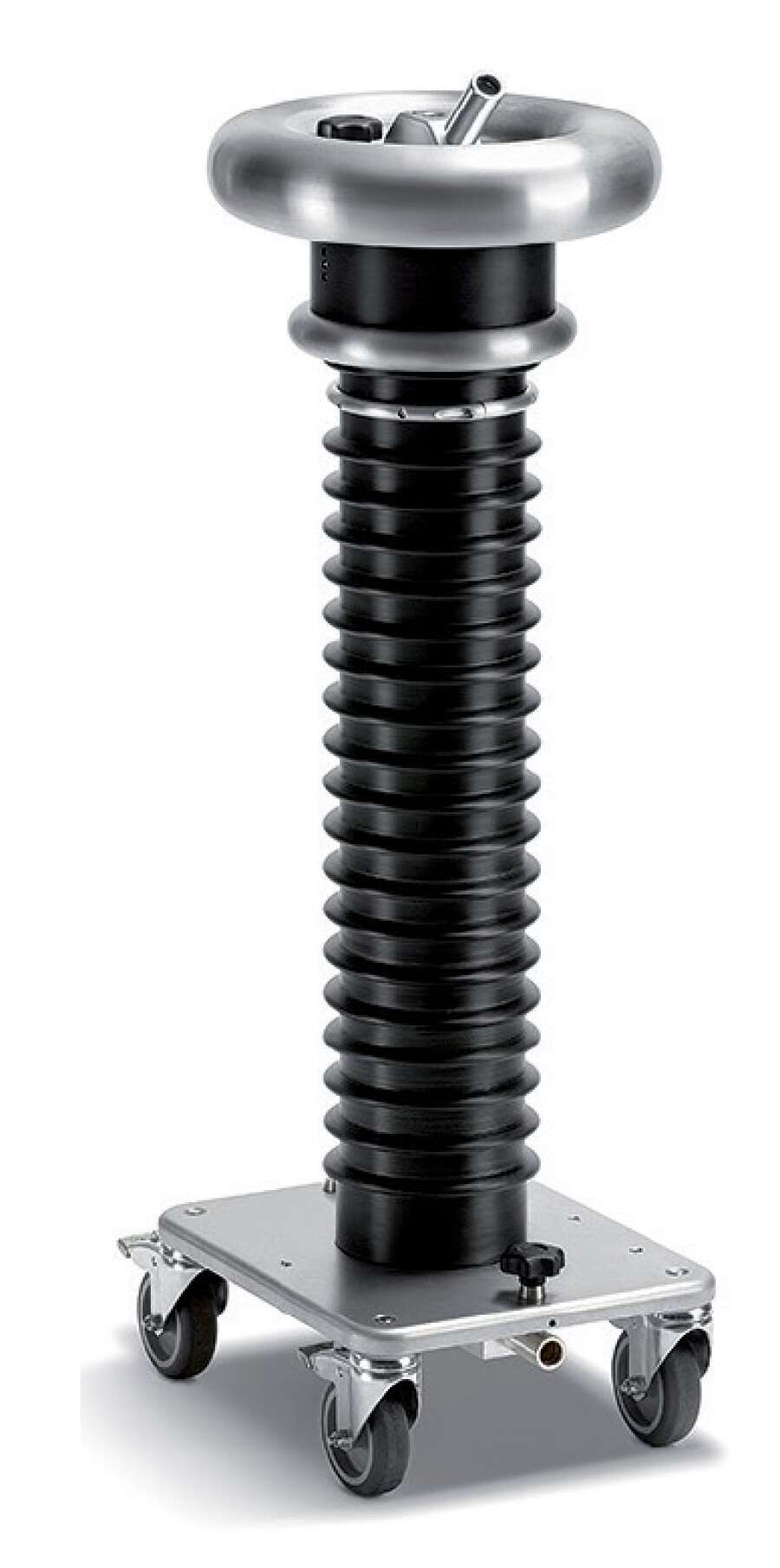

Высоковольтная система измерения тангенса угла диэлектрических потерь в кабеле TD120-MC позволяет проводить испытание кабелей на 110 кВ для быстрого, точного и надежного определения состояния изоляции кабеля или любого другого высоковольтного устройства или оборудования.
Особенности B2 electronic PD120-2
- Полное русифицированное программное обеспечение для обработки результатов
- Отображение всего кабеля на дисплее установки с указанием места локализации ЧР
- Подавление помех
- Подробная информация о месте локализации и величине ЧР
- Графическое представление информации
- Пошаговый «мастер» процесса измерения
- Внесен в госреестр средств измерений РФ
Особенности B2 electronic TD120-MC
- Измерение тангенса угла диэлектрических потерь
- Простота в использовании
- Одновременное испытание и диагностика кабеля
- Передача данных на компьютер при помощи интерфейса Bluetooth
- Протокол по результатам диагностики
- Подключение оборудования одним проводом
- Внесен в госреестр средств измерений РФ
Технические характеристики B2 electronic PD120-2
| Рабочее напряжение | синусоидальное | 1–120 кВ дейст./85 кВ пик. |
| частота | 0,1 Гц | |
| Высоковольтный конденсатор | емкость | 1 нФ |
| размеры | 330×280×870 мм | |
| вес | 24,7 кг | |
| Высоковольтный фильтр | емкость | 1 нФ |
| размеры | 300×280×820 мм | |
| вес | 34 кг | |
| Фоновый уровень ЧР | ≤10 пКл | |
| Диапазон скорости распространения импульса ЧР (v/2) | 10–150 м/мкс | |
| Максимальная длина линии | 100 км | |
| Полоса пропускания импульсов ЧР | 100 MГц / аналоговый фильтр | |
| Погрешность определения места повреждения кабеля | 1% | |
| Разрешение определения места повреждения кабеля |
|
|
| Входной импеданс | 10 kΩ / 50 пФ | |
| Частота дискретизации | 200 MГц | |
| Измерение ТанДельта | нет | |
| Усиление при обработке сигнала |
|
|
| Входное напряжение питания | 110-240 В / 50-60 Гц | |
| Рабочая температура | от -5 °C до +45 °C | |
Технические характеристики B2 electronic TD120-MC
| Рабочее напряжение | синусоидальное | 1–85 кВ дейст. |
| частота |
|
|
| Измерение напряжения | разрешение | 0,1 кВ |
| погрешность | 1% | |
| Измерение тока | разрешение | 1 мкА |
| погрешность | 1% | |
| Измерение ТанДельта | разрешение | 1×10–5 |
| погрешность | ± 1×10–4 | |
| Диапазон нагрузки | 500 пФ – 10 мкФ | |
| Стандарты |
|
|
| Компьютерный интерфейс | Bluetooth | |
| Питание | алкалиновые батарейки тип D или NiMH (2 шт.) | |
| Рабочая температура | от -10 °C до +50 °C | |
| Габаритные размеры | 300×280×790 мм | |
| Вес | 16 кг | |
