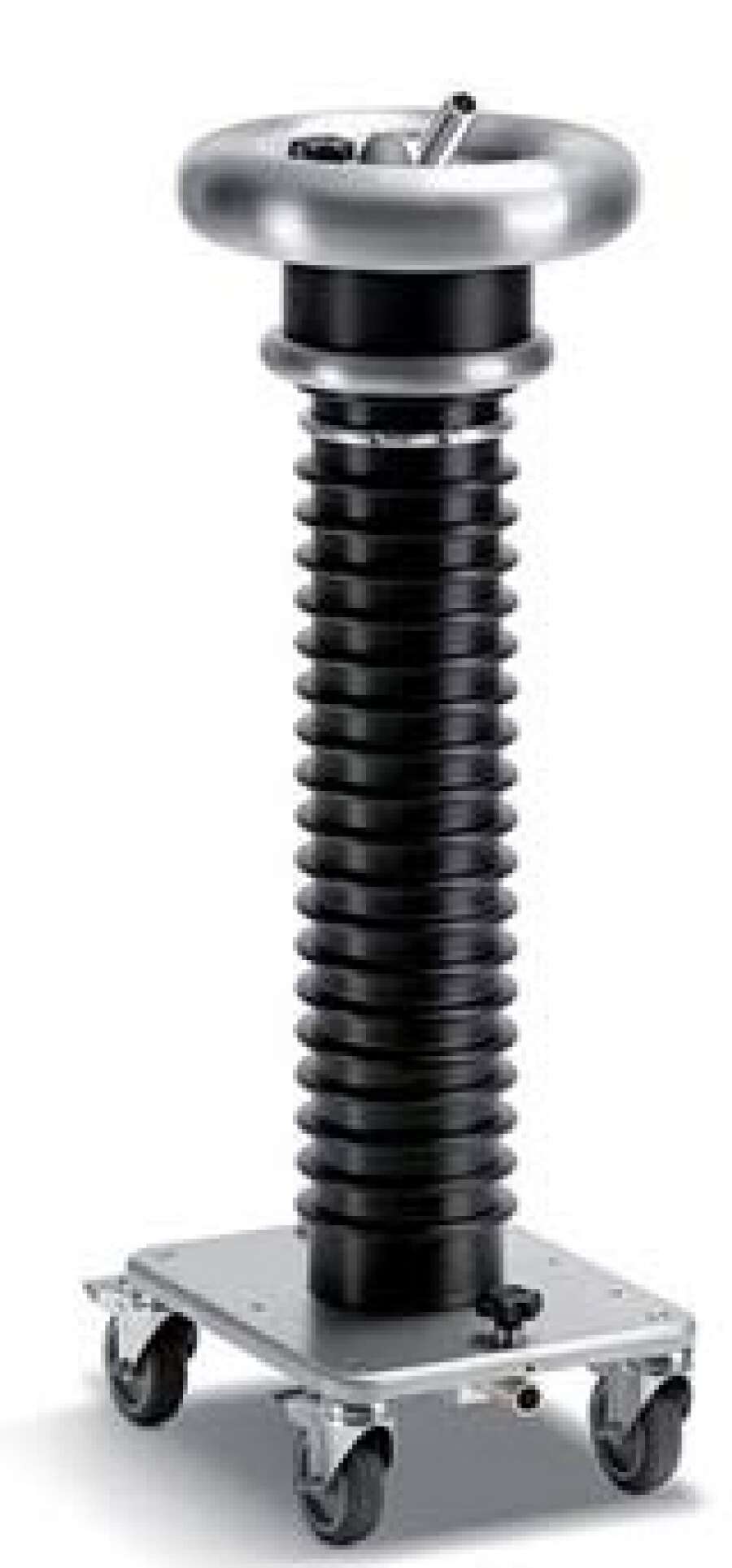

B2 electronic TD90-MC - система измерения тангенса угла диэлектрических потерь, дополнительный блок для HVA90/HVA94, 66 кВ действ.
Артикул: HVA-TD90
Цена:
6 250 000 ₽
Цена актуальна на 01.11.2024
Средний срок поставки: 6-8 недель
Производство: B2 electronic
Высоковольтная система измерения тангенса угла диэлектрических потерь в кабеле B2 electronic TD90-MC позволяет проводить испытание кабелей для быстрого, точного и надежного определения состояния изоляции кабеля или любого другого высоковольтного устройства или оборудования.
Особенности B2 electronic TD90-MC
- Измерение тангенса угла диэлектрических потерь
- Простота в использовании
- Одновременное испытание и диагностика кабеля
- Передача данных на компьютер при помощи интерфейса Bluetooth
- Протокол по результатам диагностики
- Подключение оборудования одним проводом
- Внесен в госреестр средств измерений РФ
Комплект поставки
- Система TD90-MC - 1 шт.
- Высоковольтный кабель подключения - 1 шт.
- Bluetooth-модуль для подключения к компьютеру - 1 шт.
- Программное обеспечение TD Control Center - 1 шт.
- Кабель заземления - 1 шт.
- Кейс для переноски - 1 шт.
- Инструкция по эксплуатации - 1 шт.
Технические характеристики B2 electronic TD90-MC
| Рабочее напряжение | синусоидальное | 1–66 кВ дейст. |
| частота |
|
|
| Измерение напряжения | разрешение | 0,1 кВ |
| погрешность | 1% | |
| Измерение тока | разрешение | 1 мкА |
| погрешность | 1% | |
| Измерение ТанДельта | разрешение | 1×10–5 |
| погрешность | ± 1×10–4 | |
| Диапазон нагрузки | 500 пФ – 10 мкФ | |
| Стандарты |
|
|
| Компьютерный интерфейс | Bluetooth | |
| Питание | алкалиновые батарейки тип D или NiMH (2 шт.) | |
| Рабочая температура | от -10 °C до +50 °C | |
| Габаритные размеры | 300×280×790 мм | |
| Вес | 16 кг | |
Основные функции B2 electronic TD90-MC
Измерение тангенса угла диэлектрических потерь является широко зарекомендовавшим себя методом быстрого, точного и надежного определения состояния изоляции кабеля или любого другого высоковольтного устройства или оборудования. Данная процедура незаменима для обнаружения «водных триингов» в кабелях с изоляцией из сшитого полиэтилена.
Система работает со всеми возможными типами существующих изоляций: сшитый полиэтилен ПЭ, бумажно-масляная, этилен-пропилен, кабель с поливинилхлоридной изоляцией (ПВХ), кабели с комбинированной изоляцией, а также любого другого высоковольтного оборудования, например: генераторы, емкости, выключатели, трансформаторы, двигатели, изоляторы, муфты.
Тангенс угла диэлектрических потерь быстро измеряется с сохранением результата измерения в памяти прибора вместе с полным описанием тестируемого кабеля. Данная установка позволяет проводить плановое тестирование, и при этом объединить диагностический тест с простым испытанием кабеля высоким постоянным или переменным напряжениями, обеспечивая тем самым действительно «эффективное» СНЧ-тестирование.
Если этот процесс осуществляется через установленные промежутки времени, измерение тангенса угла диэлектрических потерь может стать основой для прогнозирующей программы при обслуживании высоковольтных кабелей.
Измерение тангенса угла диэлектрических потерь в кабеле позволяет инженерам обнаружить дефекты изоляции кабеля до того, как сама проблема случится и придется ее устранять высокозатратными и отнимающими много времени работами. Это является гораздо более информативным и эффективным методом диагностики, чем одно испытание кабеля повышенным напряжением.
Тангенс угла диэлектрических потерь (также известный как коэффициент мощности) представляет собой отношение мнимой и вещественной части комплексной диэлектрической проницаемости. Другими словами, тангенс угла потерь определяется отношением активной мощности Pа к реактивной Pр при синусоидальном
напряжении определённой частоты, рассеиваемой в диэлектрике во время тестирования или при подаче рабочего напряжения. Обратная величина называется добротностью изоляции.
Критерии оценки состояния СПЭ кабелей
- Состояние кабелей хорошее, если:
tg δ (2 Uo)
- Плохое состояние (требуется незамедлительная замена), если:
tg δ (2 Uo) > 0,22 % и/или [tg δ (2 Uo) – tg δ (Uo)] > 0,1 %
Для всех остальных случаев необходим повышенный контроль и замена исходя из текущих возможностей.
