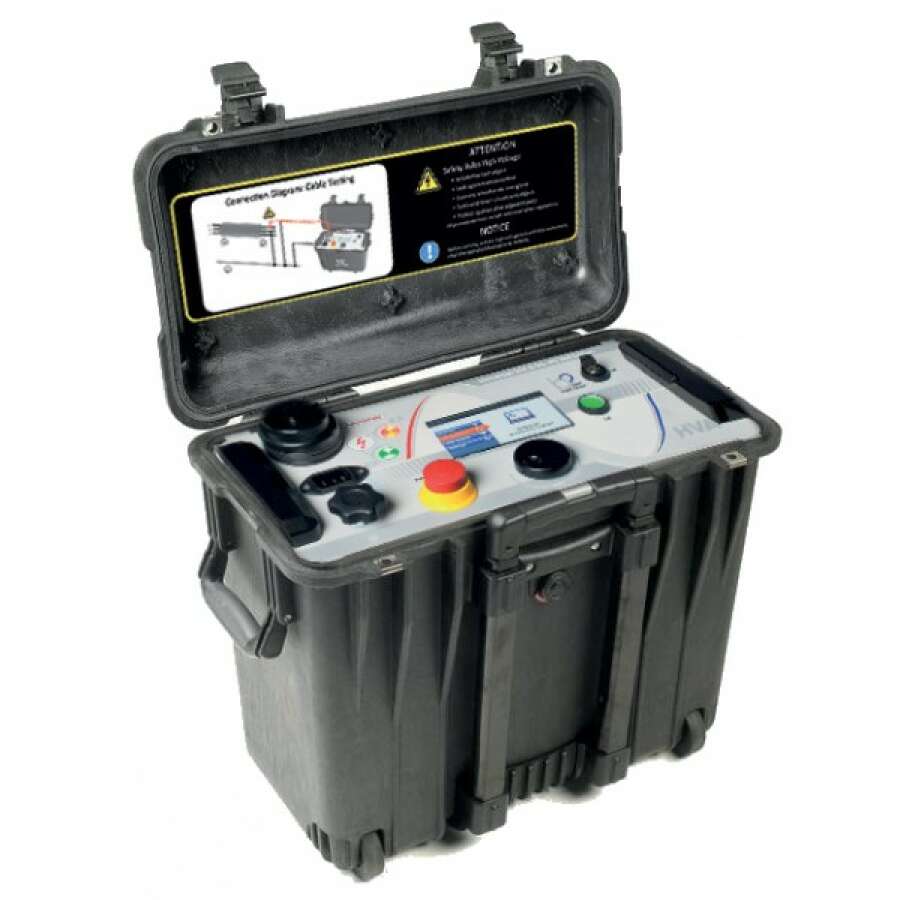

b2 electronic HVA45 - автоматическая портативная система для высоковольтных испытаний напряжением СНЧ СПЭ кабеля на 20 кВ, 45 кВ, 5 км@0,1 Гц@32 кВ
Артикул: HVA-45
Цена:
6 640 000 ₽
Цена актуальна на 01.11.2024
Средний срок поставки: 6-8 недель
Производство: B2 electronic
Высоковольтная СНЧ-установка b2 electronic HVA45 – это испытательная установка для испытания кабеля с изоляцией из сшитого полиэтилена с рабочим напряжением 20 кВ.
Особенности b2 electronic HVA45
- В одной установке объединены: высоковольтное испытание СНЧ (0,1 Гц), постоянное напряжение DC (±), начальный прожиг изоляции, испытание и поиск места повреждения оболочки кабеля
- Непрерывный режим работы по времени: 24 часа в сутки, 7 дней в неделю. Нет тепловых ограничений и прерывания испытания для охлаждения установки
- Испытания вакуумных камер высоковольтных выключателей
- Идеальный, полностью синусоидальный выходной высоковольтный сигнал во всем диапазоне, нагрузок,
позволяет избежать формирования остаточных объемных зарядов в кабелях с ПЭ, ПВХ, а также с бумажномасляной изоляцией и избежать ненужной дополнительной нагрузки на кабельную изоляцию - Огромный потенциал тестирования по емкости (до 12 мкФ), что соответствует 30 км одной фазы высоковольтного кабеля или 10 км кабеля при тестировании одновременно трех фаз
- Встроенная автоматическая система выбора оптимальной тестовой частоты прибора (СНЧ) в зависимости
от величины емкости нагрузки - В установке не используются никакие подвижные механические части или масло для генерации или изоляции высокого напряжения. Этим достигается минимизация обслуживания установки и как следствие существенное увеличение срока ее службы
- Защита от короткого замыкания в случае пробоя изоляции
- В качестве дополнительных методов диагностики состояния кабелей с СПЭ изоляцией предлагаются различные методы неразрушающего контроля:
- измерение частичных разрядов; измерение тангенса дельта на частоте 0,1 Гц;
- емкость и тангенс дельта, измеренные в диапазоне частот от 0,1 до 0,02 Гц (диэлектрическая спектроскопия)
- Преобразование испытательной установки в систему диагностики кабеля осуществляется путем добавления к установке HVA модулей измерения тангенса дельта на частоте 0,1 Гц (TD) и измерения частичных разрядов (PD)
- Поиск места повреждения оболочки кабеля
- Встроенный интерфейс USB и Bluetooth
- Большой ЖК дисплей с подсветкой: на дисплее прибора отображается осциллограмма формы выходного
напряжения а также все значения параметров испытания — напряжение, ток, емкость, сопротивление, время - Моноблочная, ударопрочная, пыле-водозащищеная конструкция прибора (IP67)
Комплект поставки
- Установка HVA45 - 1 шт.
- Программное обеспечение b2 ControlCenter - 1 шт.
- Кабель высоковольтный 5 м с зажимами - 1 шт.
- Кабель питания с заземлением - 1 шт.
- Сумка для аксессуаров - 1 шт.
- Накопитель USB - 1 шт.
- Инструкция по эксплуатации - 1 шт.
Технические характеристики b2 electronic HVA45
| Рабочее напряжение кабеля | 20 кВ | |
| Выходное напряжение | синусоидальное |
|
| постоянное | ± 0–45 кВ | |
| прямоугольник | 45 кВ | |
| погрешность | ± 1% | |
| разрешение | 0,1 кВ | |
| Выходной ток | 0–60 мА | |
| Частота выходного сигнала | 0,01 … 0,1 Гц с шагом 0,01 Гц (предустановка 0,1 Гц), автоматический выбор частоты | |
| Измерение тангенса угла ДЭ потерь, встроенное | нет | |
| Встроенная система обнаружения и компенсации токов утечки при измерении Тангенса | нет | |
| Выходная нагрузка |
|
|
| Максимально возможная нагрузка (при пониженном испытательном напряжении и частоте) | 10,0 мкФ | |
| Режимы работы установки |
|
|
| Безопасность |
|
|
| Режим работы по времени | 24 часа в сутки, 7 дней в неделю | |
| Компьютерный интерфейс | USB | да |
| Bluetooth | да | |
| Память | 50 ячеек памяти, встроенная, энергонезависимая | |
| Входное напряжение питания | 100-240 В / 50-60 Гц / 1200 ВА | |
| Рабочая температура | от -20 °C до +55 °C | |
| Стандарт пыле-влагозащищенности корпуса | IP67 | |
| Размер установки | 500×305×457 мм | |
| Вес | 39 кг | |
Основные функции b2 electronic HVA45
- При испытаниях кабелей установка может применяться как на кабелях из сшитого полиэтилена так и с бумажномаслянной изоляцией. В дополнение установка HVA может использоваться для испытаний как основной изоляции кабеля так и изоляции его оболочки.
- На выходе установки может быть получено три разных вида плавно регулируемого по амплитуде напряжения: постоянное любой полярности или переменное напряжение сверхнизкой частоты VLF с синусоидальным или прямоугольным выходным сигналом.
- Процесс испытания в зависимости от производственных условий может выполняться в ручном или автоматическом режимах. Данная функция позволяет очень гибко использовать установку для любых испытаний, где требуется высокое переменное или постоянное напряжение. Более того, система позволяет снижать частоту выходного напряжения, что позволяет испытывать более протяженные кабели.
- Установка может также использоваться в режиме удержания тока пробоя, для дальнейшего применения средств прожига и определения места повреждения. Современная система контроля и управления позволяет пользователю задавать необходимые пороги срабатывания защиты и условия испытания. В случае пробоя испытуемой изоляции отображается величина действующего значения пробивного напряжения.
- Если активирован режим удержания тока пробоя (создание условий для определения места повреждения), сопротивление изоляции в месте пробоя может быть значительно снижено, что позволит в дальнейшем ускорить определение места повреждения.
Применение b2 electronic HVA45
- Кабели: всех возможных существующих видов изоляции: СПЭ, бумажно-масляная, этиленпропилен, кабель ПВХ, кабели с комбинированной изоляцией
- Генераторы
- Емкости
- Выключатели
- Трансформаторы
- Двигатели
- Изоляторы
- Муфты
